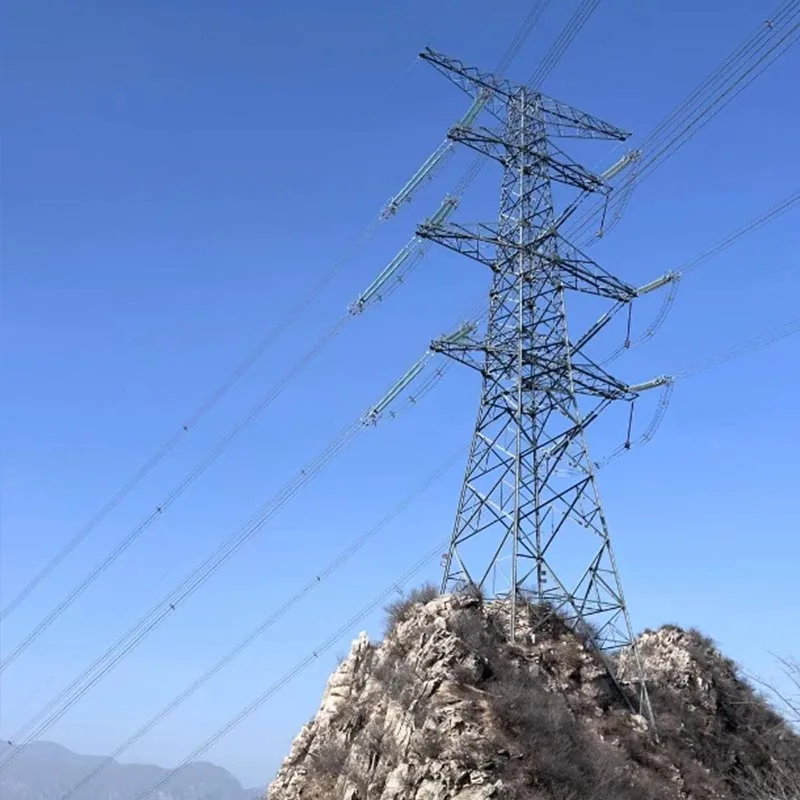

Башта з оцинкованої сталевої труби

Qingdao Anbang New Energy є надійним виробником, наші решітчасті вежі з оцинкованої сталевої труби виготовлені з високоякісних високоміцних сталевих труб через процеси точного зварювання та гарячого цинкування, формування легких, високоміцних опорних конструкцій.

Комбінування Конструкція решітки з корозійною стійкістю гальванізації, вони широко використовуються в енергетиці, новій енергетиці та зв'язку поля.

Оскільки продукція безпосередньо постачається місцевою китайською фабрикою, башти з оцинкованої сталі мають структурну структуру. стабільність, стійкість до вітру та землетрусів, стійкість до корозії та економія простору.

Вони можуть бути розроблені на замовлення відповідно до різних сценаріїв, відповідаючи вимогам для передачі високої напруги 110 кВ-1000 кВ та різним зовнішньої опори, повністю відповідаючи національним промисловим стандартам і досягаючи як якості, так і економічна ефективність.

Чому варто вибрати решітчасті вежі з оцинкованої сталевої труби Anbang?

Контрольована якість у всьому

Наша власна велика стандартизована виробнича база у Циндао, Китай, самостійно досліджує, виробляє та перевіряє весь процес решітчастих веж із оцинкованої сталевої труби.

Від закупівлі сировини, різання сталевих труб, зварювального монтажу до гарячого цинкування лікування, всі вони виконуються відповідно до системи якості ISO9001, відмовляючись від аутсорсингу.

Кожна оцинкована сталева труба ґратчаста вежа проходить численні суворі перевірки якості, щоб гарантувати точні розміри та стандартну продуктивність.

Створення надійної основи безпеки

Головний матеріалами є низьколеговані високоміцні сталеві труби Q345B/Q355B. Для зварювання використовується зварювання під флюсом, в захисних газах зварювання та інші вишукані методи з повними та міцними зварними швами.

Процес гарячого цинкування суворо дотримується Стандарти GB/T 13912 із товщиною цинкового шару ≥85 мкм, завдяки чому решітчаста вежа з оцинкованої сталевої труби надміцна стійкість до корозії.

Стійкість до корозії на відкритому повітрі перевищує 30 років, підходить для різних суворих умов.

Підходить для різних сценаріїв

Трубна решітка з оцинкованої сталі вежа приймає просторову структуру гратчастої ферми. У порівнянні з традиційними вежами він легший, має менший вітер стійкість, витримує швидкість вітру 30-45 м/с, має сейсмостійкість 8 градусів, займає лише 1/3 площі звичайних веж.

Він поєднує в собі легку вагу з високою стабільністю, гнучко пристосовуючись до гірські, прибережні, міські та інші місцевості.

Індивідуальні послуги

За підтримки професійного дизайну фабрики команди, решітчасті вежі з оцинкованих сталевих труб можна налаштувати відповідно до рівня напруги, висоти, місцевості та навантаження вимоги, що охоплюють різні типи, такі як прямі, кутові, кінцеві та довгопрольотні, точно відповідаючи персоналізовані потреби кожного проекту.

Висока економічна ефективність і повне обслуговування

Прямий завод модель постачання усуває проміжні ланки, що значно знижує вартість закупівлі решітки з оцинкованої сталевої труби вежі.

У той же час ми надаємо комплексні послуги від проектування, виробництва, транспортування, монтажу до післяпродажне обслуговування, скорочення проектних циклів, зниження витрат на експлуатацію та технічне обслуговування клієнта, а також супроводження професійні команди, вирішуючи весь процес закупівлі та будівництва.

Наші послуги

Передпроектні послуги

Наша професійна команда дизайнерів досконало розуміє вимоги проекту та поєднує параметри рельєфу, погоди та напруги для надання індивідуальних проектних рішень для оцинкованих сталевих труб гратчасті вежі, звіти про механічні розрахунки та проектні плани фундаменту.

Ми гарантуємо точну сумісність між продукту та проекту, оптимізувати конструкцію конструкції відповідно до відповідних стандартів та гарантувати безпеку та економічна ефективність.

Виробничі послуги

Стандартизоване фабричне виробництво з повним візуальним контролем, строго контроль якості сировини та виробничих процесів.

Кожен процес професійно перевіряється, щоб гарантувати розміри точні, зварювання з'єднань якісне, оцинковка шар відповідає стандартам.

Видаються повні звіти про перевірку якості та сертифікати відповідності.

Логістика та транспортні послуги

Доставка «точка-точка» по всій країні. Відповідно до розміру і вага компонентів решітчастої вежі з оцинкованої сталевої труби, сегментоване пакування та професійне транспортування використовуються транспортні засоби з повними захисними заходами, щоб запобігти пошкодженню, гарантуючи доставку продукції в цілості будівельні майданчики, особливо придатні для гірських, віддалених або важкодоступних районів.

Послуги з інструкції зі встановлення

Досвідчені технічні інженери направляються для керівництва на місці підйомно-монтажних і кріпильних конструкцій.

Детальний монтаж надаються посібники для стандартизації будівельних процесів, вирішення різних проблем монтажу та забезпечення безпечність і ефективність будівництва.

Встановлення також може відповідати особливим вимогам підйому, наприклад подвійному крани.

Послуги післяпродажного технічного обслуговування

Ми надаємо 5 років гарантії та довічне обслуговування.

Регулярно стежити за робочий стан решітчастих веж з оцинкованих сталевих труб, оперативно виявляти загрози безпеці, швидко реагувати на потребує ремонту та надає послуги з технічного обслуговування, такі як відновлення цинкування та затягування болтів для розширення продукту термін служби та забезпечення довгострокової стабільної роботи проекту.

Рекомендації по вибору

(1) Рекомендації щодо вибору на основі рівня напруги

Сценарій мережі передачі/розподілу 110 кВ: Легка пряма оцинкована сталева труба рекомендуються гратчасті вежі, висота яких переважно коливається від 21 м до 42 м, використовуючи трикутні/чотирикутні гратчасті конструкції. Основним матеріалом є Q345B з товщиною цинкового покриття ≥85 мкм. Підходить для міста розподільні мережі, індустріальні парки та нові лінії агрегації енергії, переваги яких пропонують ці вежі легка конструкція, невелика площа та зручна конструкція дозволяють ефективно контролювати закупівлі та витрати на будівництво.

Сценарій регіональної магістральної мережі 220 кВ: Стандартна пряма/натягнута оцинкована сталева труба рекомендуються гратчасті вежі висотою від 30 м до 63 м. Конструкцію вузла решітки оптимізовано для покращити структурну жорсткість. Основний матеріал Q355B, підходить для міських кільцевих мереж, річок/перехресть проектів, а також гірських ліній електропередачі, врівноважуючи несучу здатність і екон. Для кута лінії Вимоги, можна використовувати решітчасті вежі з оцинкованої сталевої труби кутового типу.

Сценарій надвисокої/надвисокої напруги 500 кВ і вище: натяжного типу з великим навантаженням, рекомендуються двоконтурні/багатоконтурні решітчасті опори з оцинкованої сталевої труби висотою від 54 м до 100м. Основним матеріалом є високоміцні сталеві труби Q420 із збільшенням товщини цинкового покриття до ≥90 мкм, а також оптимізований розрахунок структурних напруг. Підходить для передачі між провінціями/між регіонами, широкомасштабних проектів і нові канали доставки енергії, що гарантує, що опори з оцинкованої сталевої труби можуть витримувати високу пропускну здатність, навантажень високої напруги та працюють стабільно та надійно.

(2) Рекомендований вибір на основі функції сценарію

Звичайні прямі лінії електропередачі: Для ліній, які є прямими з кутами менше 5°, it рекомендується використовувати стандартні прямі решітчасті вежі з оцинкованої сталевої труби. Ці вежі мають просту структуру, легка вага та низька вартість, можуть масово вироблятися, значно скорочують проектні цикли та підходять для плоских місцевості, такі як рівнини та пологі пагорби.

Сценарії напрямку лінії/сегмента: Для кутів 5°-90°, решітка з оцинкованої сталевої труби під кутом башти рекомендуються. Для лінійних сегментів і захисних ділянок з переривчастими лініями, оцинкована сталева труба натягу слід використовувати гратчасті вежі. Обидва типи використовують посилені решітчасті структури для посилення бічного натягу та стійкість до деформації, що забезпечує резервування безпеки лінії. На вводі лінії на станцію/підстанцію кінцевого типу рекомендуються решітчасті вежі з оцинкованих сталевих труб. Конструкція конструкції оптимізована для одностороннього навантаження характеристики для підвищення стабільності.

Спеціальні сценарії великого діапазону: Для переїздів через річки, шосе, залізниці, долини та ін У сценаріях рекомендуються решітчасті вежі з оцинкованої сталевої труби з великим прольотом. Вони виготовлені з надвисокої міцності сталь, з оптимізованою конусністю та щільністю решітки для зменшення вітрового навантаження та спричиненої вітром вібрації, покращення прольоту здатність. Цинковий шар також потовщений, щоб адаптуватися до складних зовнішніх умов.

Нові сценарії підтримки енергії: Для вітрових і фотоелектричних базових колекторних ліній, легкий Сегментовані решітчасті вежі з оцинкованої сталевої труби рекомендуються для легкого транспортування та монтажу в гірських або пустельні території. Для опорних опор вітрових турбін, індивідуальна решітка з оцинкованої сталевої труби з попередньо напруженого сталевого бетону опори рекомендуються для підвищення несучої здатності та стійкості до вібрації, спричиненої вітром, відповідно до вимог вимоги вітрових турбін великої мегават.

Сценарії зв'язку/безпеки: Для базових станцій зв'язку, спостереження за кордоном, лісових пожеж профілактики та інших сценаріїв рекомендуються невеликі багатофункціональні решітчасті вежі з оцинкованих сталевих труб висота 15-30 м, зарезервовані інтерфейси встановлення обладнання, інтегрований блискавкозахист і моніторинг функції. Компактна структура підходить для міських, віддалених та інших сценаріїв.

(3) Рекомендований вибір на основі ландшафту та навколишнього середовища

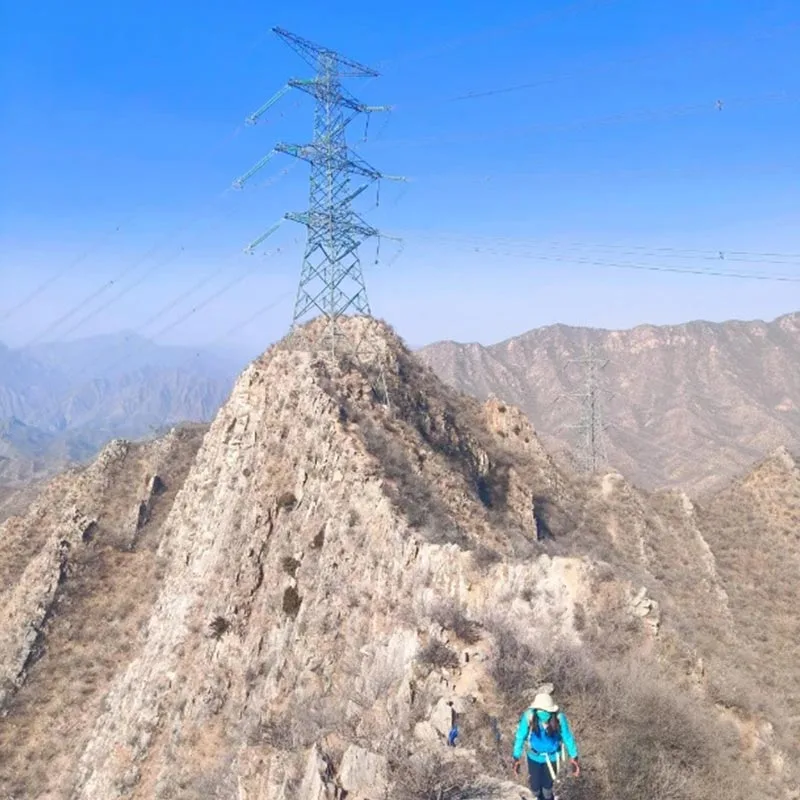

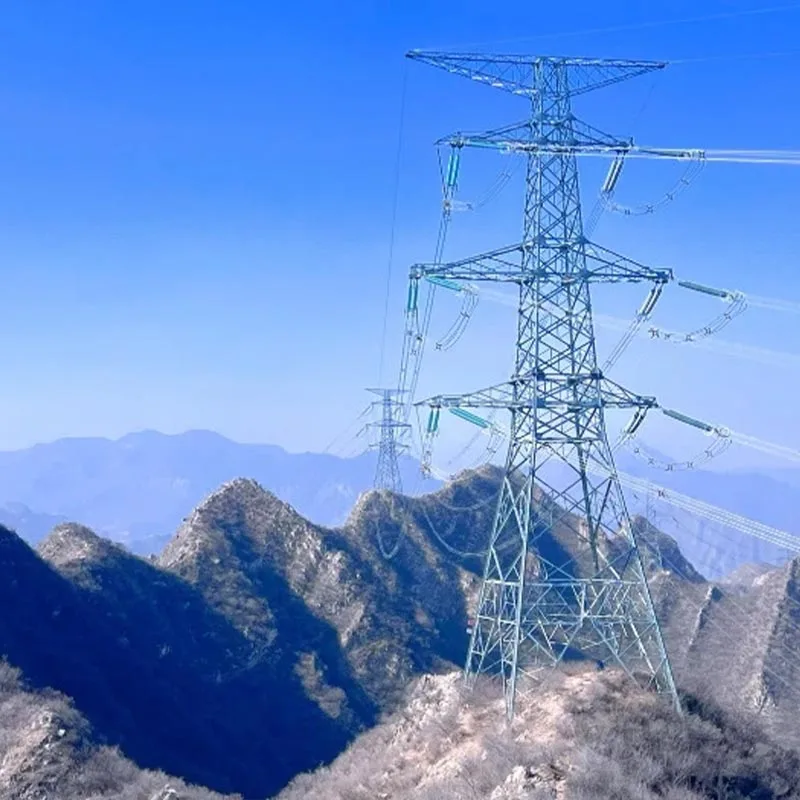

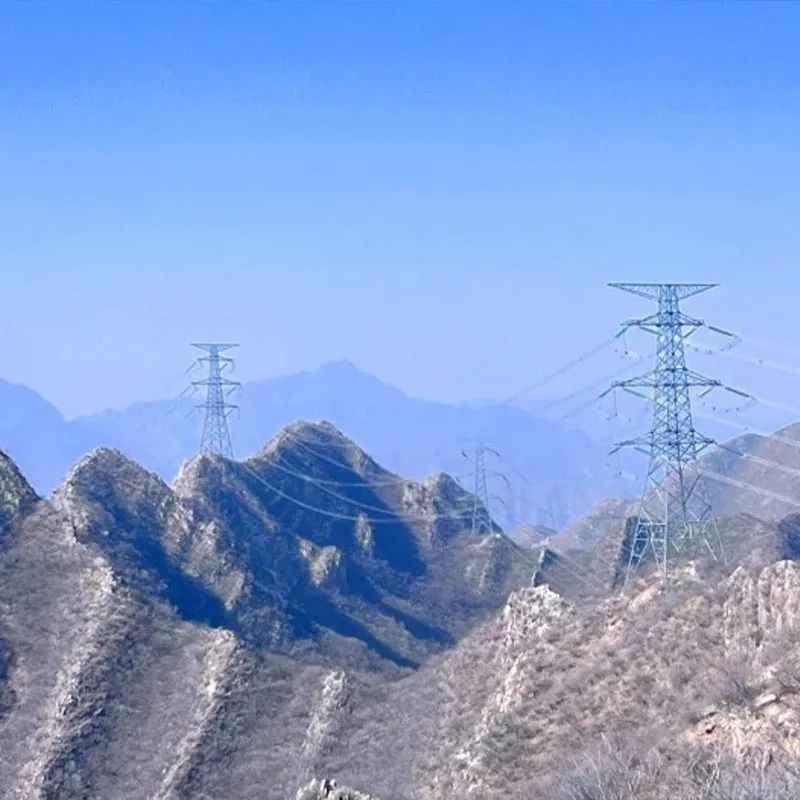

Гірська/горбиста місцевість: Для крутих місцевостей із складним транспортуванням і монтажем, сегментований рекомендуються решітчасті вежі з оцинкованих сталевих труб. Розмір і вага компонентів оптимізовані, а фланець швидкий з’єднання використовуються для легкого транспортування та монтажу на місці. Конструкція фундаменту посилена для адаптації до крутих рельєфу місцевості та зменшити земляні роботи.

Прибережні/солоні райони: Для середовища з високою корозією та високою вологістю, решітка з оцинкованої сталевої труби рекомендуються опори з потовщеними шарами цинку (≥100 мкм) з подвійним захистом від корозійного покриття. The ґратчаста структура оптимізована для зменшення опору вітру, покращення соляної корозії та стійкості до тайфунів (конструкція швидкість вітру ≥40 м/с) і подовжити термін служби виробу.

Райони з сильною ожеледицею/сильним вітром: У місцях із сильним льодом із товщиною льоду >10 мм, армований оцинкований Рекомендуються сталеві трубчасті гратчасті вежі, що збільшують поперечний переріз основних матеріалів і щільність діагональні розкоси для підвищення стійкості до перевантажень під ожеледицею. У районах із розрахунковою швидкістю вітру >35 м/с, напр у регіонах із сильним вітром і тайфуном, решітчасті структури та конус оптимізовані для зменшення вітрового навантаження та посилення вітру стабільність.

Міські/паркові сценарії: Для територій з обмеженими земельними ділянками та високими вимогами до ландшафту, вузька основа рекомендуються решітчасті вежі з оцинкованих сталевих труб. Поперечні перерізи оптимізовані, площа фундаменту ≤2,5㎡, зовнішній вигляд простий, а шар цинкування однорідний і естетично привабливий. Підходить для міста високовольтні кільцеві мережі та лінії електропередач індустріального парку, що відповідають інтенсивному землекористуванню та ландшафту вимоги.
