Фабрика Durable Tangent Tower у Китаї

Будучи основною магістральною опорою повітряних ліній електропередачі, прямолінійна опора становить понад 80% від загальної кількості опор мережі. Це найбільш широко використовуваний базовий тип опори в інфраструктурі електромережі, нових електростанціях передачі енергії та проектах модернізації міських і сільських електромереж.

Qingdao Anbang New Energy, спираючись на виробничу базу сталевих конструкцій у Шаньдуні та накопичення технологій національного високотехнологічного підприємства, активно займається дослідженнями та виробництвом усього ланцюга виробництва сталевих конструкцій трансмісії.

Наша фабрика розробила повну серію прямолінійних кутових сталевих опор, що охоплюють основні умови передачі 35 кВ, 110 кВ, 220 кВ і 330 кВ, включаючи всі типи опор, такі як конструкції у формі Ган, келих, сова та баранячий ріг.

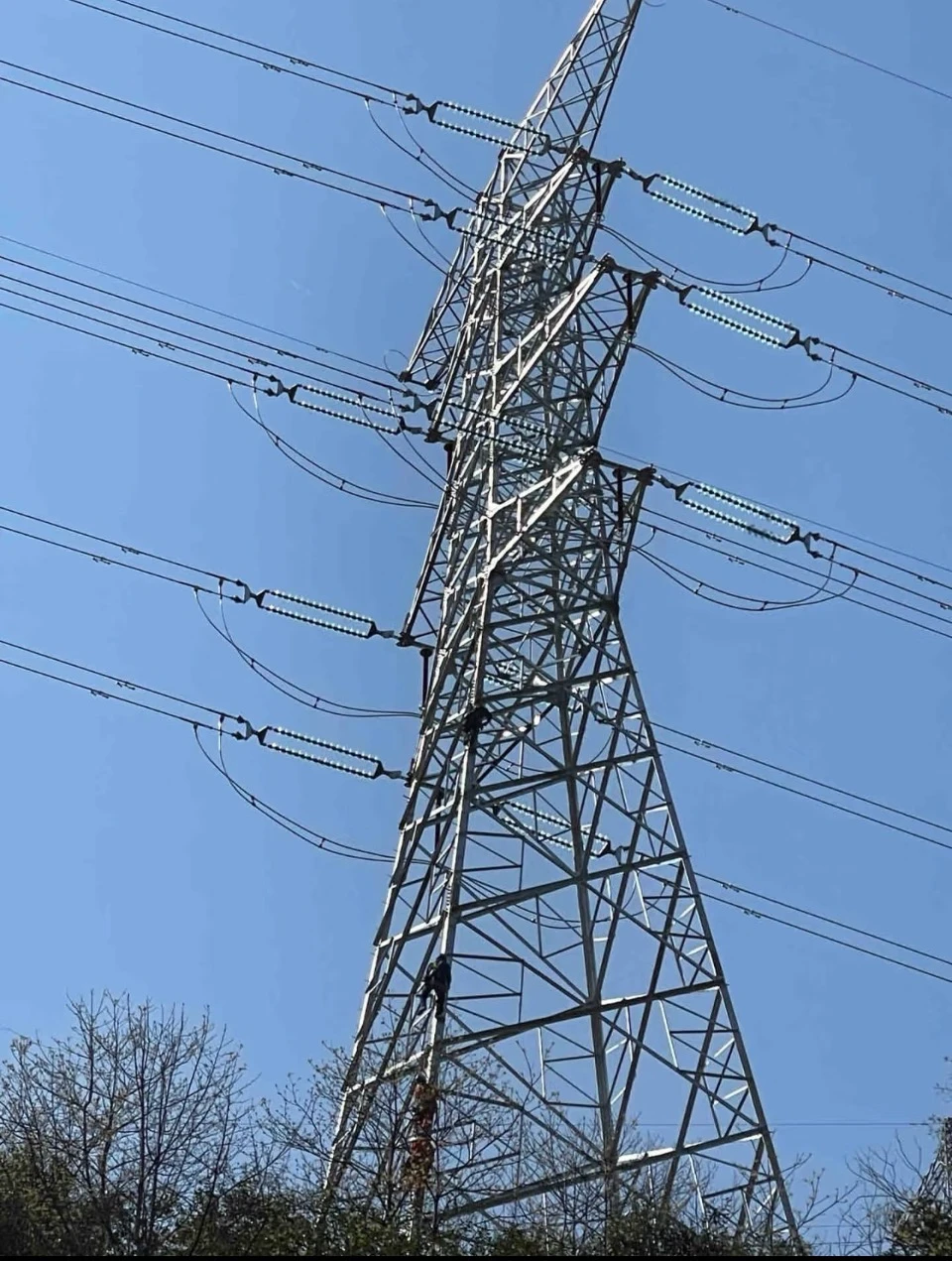

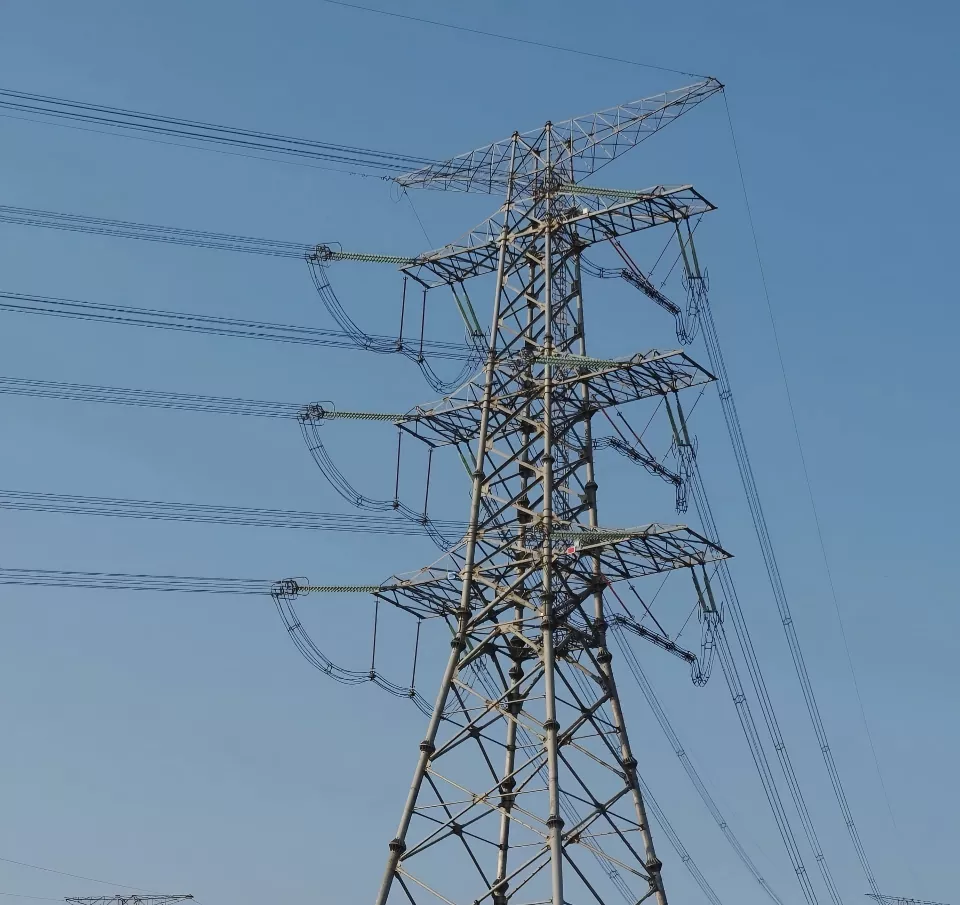

Що таке Дотична вежа?

Вежі Anbang Tangent Towers позиціонуються як ексклюзивні несучі конструкції для прямих ділянок електропередачі, які витримують лише вагу провідників і заземлюючих проводів, навантаження від льоду та горизонтальні вітрові навантаження, не витримуючи поздовжнього та кутового натягу ліній.

Зосереджуючись на легкій механічній конструкції ферми, стійкій до погодних умов антикорозійній основі, точним оптимізації конструкції та зручному будівництві та обслуговуванні, вони адаптуються до різноманітних інфраструктурних сценаріїв, таких як рівнини, пагорби, гори, прибережні середовища з високою вологістю та соляними бризками, а також нові енергетичні парки.

Вони забезпечують стабільну, довговічну та економічно ефективну систему підтримки сталевих конструкцій для коридорів передачі на великі відстані, одночасно задовольняючи вимоги проекту щодо поставок фотоелектричної та вітрової енергії, трансформації міської та сільської мережі та міжпровінційних енергетичних мереж, слугуючи основним несучим основним компонентом нових мереж передачі енергії.

Наша система специфікацій повної серії Tower

1. Звичайна серія низької напруги (35 кВ/110 кВ)

В основному вищезазначені Z-подібні та спрощені вежі сухого типу, з низькими та легкими корпусами веж, невеликою площею фундаменту, придатні для міських та сільських розподільних мереж, міських гілок електропередачі та невеликих прилеглих до мережі нових енергетичних проектів.

2. Високовольтна магістральна серія (220 кВ/330 кВ)

Стандартні прямі башти сухого типу та чашоподібної форми, оптимізоване відстань між плечима та координаційною відстанню ізоляції, достатня надмірність жорсткості, підходить для основних ліній електропередачі електромережі, міжрегіональних магістральних ліній електропередачі та вихідних ліній великих вітрових і сонячних електростанцій.

3. Компактна спеціалізована серія

Компактні прямі вежі з вузькою базою, що зменшують проміжок кореня вежі та площу коридору, придатні для проектів у районах з обмеженими земельними ресурсами, житлових районах поблизу та обмежених екологічних коридорах; також сумісний з малими кутами та незначними умовами повороту, підвищуючи гнучкість у розташуванні лінії.

4. Загальні структурні параметри

Основними матеріалами є високоміцна низьколегована сталь Q345B і Q420, фермова конструкція повної вежі, зібрана болтами, трапецієподібна конічна конструкція корпусу вежі, висота вежі від 18 м до 75 м, придатна для звичайних довжин прольоту від 80 м до 400 м, суворо відповідає специфікації конструкції лінії електропередач GB50545 і сталевій конструкції DL/T галузеві стандарти виробництва та виготовлення.

Основні переваги продукту

(1) Структурна оптимізація

Покладаючись на технологію моделювання та аналізу конструкції кінцевих елементів, поперечний переріз, нахил розташування матеріалу та напруга в з’єднанні корпусу вежі оптимізовані в усій області, відмовляючись від традиційної конструкції надлишкових матеріалів.

За умови відповідності національним вимогам до вітростійкості, сейсмостійкості та покриття льодом власна вага корпусу вежі оптимізована на 12%~18%, шлях передачі зусилля ферми є ясним, а точність керування відхиленням краща, ніж у середньому по галузі.

Корінний отвір фундаменту менший, кількість земляних робіт і витрата бетону одночасно зменшуються, що значно знижує витрати на придбання землі та цивільне будівництво, а також досягає оптимального балансу між надлишковістю конструкції, коефіцієнтом використання матеріалу та вартістю проекту.

(2) Стійкий до корозії

Anbang приймає національний стандарт гарячого цинкування весь процес.

Сталь занурюється по всій площі, а товщина цинкового шару є рівномірною та стабільною ≥ 85 мкм, у поєднанні з пасивацією та герметизацією, щоб протистояти прибережній соляній бризці, промисловій кислоті та лугу, вологому конденсату, дощу, снігу та заморожуванню та іншій корозії навколишнього середовища.

Базовий термін експлуатації продукту становить 50 років, а антикорозійний шар повільно руйнується під час експлуатації на відкритому повітрі, що значно зменшує частоту подальшого ремонту фарби та видалення іржі та технічного обслуговування, зменшує витрати на експлуатацію та технічне обслуговування протягом усього життєвого циклу та адаптується до складних регіональних умов, таких як узбережжя Шаньдун, висока вологість усередині країни, сильний холод і лід на півночі.

(3) Власнорозроблена патентна структура безпеки

Оснащена запатентованою конструкцією Anbang New Energy, що переробляється проти підйому, вежа оснащена висувною педаллю доступу, яка автоматично переробляється та ховається, коли щоденно не використовується, запобігаючи невідповідному персоналу від підйому всупереч правилам.

Лише професійний персонал з експлуатації та технічного обслуговування може розблокувати та розширити канал технічного обслуговування, беручи до уваги захист безпеки під час роботи на великій висоті та контроль громадської безпеки, заповнюючи прогалини у безпеці традиційних веж без захисту та легких на підйом, а також відповідаючи вимогам стандартизації безпеки електромережі.

(4) Збірно-модульне виробництво

Вся фабрика з виробництва компонентів вежі стандартизує заготовку, штампування та попереднє складання, і всі отвори для болтів точно підібрані, і немає потреби у вторинному різанні та зварюванні на місці, і потрібне чисте зрощення та складання болтів.

Легке розбивання компонентів, відсутність проблем з транспортуванням по дорозі та зручне переміщення по пересічених гірських ділянках доріг.

Спрощений процес встановлення, скорочений час роботи на великій висоті та синхронне скорочення робочої сили та витрат на будівництво, підходить для аварійного ремонту електромережі та пакетних інфраструктурних проектів, зручного демонтажу та модифікації та заміни компонентів, а також має цінність повторного використання.

(5) Адаптація до різноманітних середовищ

Конструктивний проект охоплює 8 рівнів стійкості до сейсмічних подій, 12 рівнів стійкості до вітру та суворого льодового покриття.

Міцність сталі не погіршується в сильних холодах і низьких температурах, а структурні характеристики прибережних середовищ з високим вмістом солі є стабільними.

Форма фундаменту гнучко пристосовується до фундаментів з виїмкою, плитних фундаментів і фундаментів з неглибокими заглибленнями, що підходить для різноманітних геологічних ґрунтів, схилів, гір і рівнин, без великомасштабної трансформації ділянки.

Він підходить для нестандартних сценаріїв, таких як периферійні коридори передачі нових енергетичних станцій і лінійні мережі у віддалених гірських районах.

(6) Весь ланцюг контролю якості

Будучи національним високотехнологічним підприємством, Anbang створила повну систему перевірки якості для повторної інспекції сталеливарного заводу, випробування точності заготовки, виявлення дефектів зварного шва, випробування оцинкованого шару та випробування моделювання навантаження.

Суворо дотримуйтеся виробничих стандартів State Grid і China Southern Power Grid із сильною взаємозамінністю компонентів і нульовим відхиленням у розмірах партійного постачання, щоб забезпечити узгодженість серійного монтажу ліній.

Сценарії застосування

Високовольтний/низьковольтний магістральний прямий канал передачі державної мережі та місцевої електромережі;

Фотоелектричні станції та вітрові електростанції посилають нову енергію на спеціальні лінії;

Модернізація міських та сільських електромереж, трансформація мереж сільської місцевості та внутрішніх ліній електропостачання в індустріальних парках;

Проекти з передачі електроенергії в обмежених коридорах, таких як горбисті гори, узбережжя та екологічні заповідники;

Пакетне об’єднання міжміських прямих ліній і опор, стійких до напруги, для створення повної системи передачі.

Служби підтримки підприємства

Qingdao Anbang New Energyнадає комплексні рішення для повного ланцюга, від раннього обстеження лінії, індивідуального проектування типу вежі, поглибленої перевірки креслень до заводського масового виробництва та виробництва, розподілу транспортних засобів логістики, технічного керівництва встановлення на місці та подальших інтегрованих послуг з експлуатації та технічного обслуговування.

Ми підтримуємо налаштування експорту за кордон, персоналізовані дослідження та розробки нестандартних параметрів, покладаємося на переваги виробничих потужностей промислового парку Jiaozhou Intelligent Manufacturing Industrial Park, забезпечуємо швидку поставку великого обсягу та забезпечуємо надійну підтримку сталевих конструкцій для вітчизняних та іноземних проектів енергетичної інфраструктури зі стабільною виробничою потужністю, високою якістю та повним циклом обслуговування.
