Індивідуальний постачальник кабельних кінцевих опор

Qingdao Anbang New Energyмає глибокий досвід у всьому ланцюжку виробництва сталевих конструкцій. Для проектів мереж від 35 кВ до 220 кВ, нових проектів енергетичної інтеграції та реконструкції електромереж у містах і селах ми налаштовуємо та розробляємо повну серію інтегрованих кутових сталевих і сталевих трубчастих кабельних терміналів. Виберіть нас як свого виробника та отримайте цінову пропозицію для вашого нового проекту!

Що таке кабельна кінцева вежа?

Кінцеві опори кабелю є ключовими перехідними спорудами, що з’єднують повітряні лінії електропередач високої напруги з підземними кабельними системами.

Виконуючи функції основної сталевої конструкції в кінці електромережі, вони виконують численні функції, включаючи одностороннє кріплення натягу провідника, монтаж кабельних клем, розгортання розрядника перенапруги, перехід ізоляції лінії та ізоляцію електробезпеки.

Вони є критично важливим обладнанням для доступу до підстанцій, перетворення міських повітряних мереж на підземні лінії та інтеграції нових енергетичних електростанцій у мережу.

Ці вежі мають посилену структурну механічну конструкцію, інтегровану схему електробезпеки та берегові антикорозійні системи, стійкі до погодних умов. Вони вирішують традиційні проблеми термінальних веж, такі як зайнятість великої території, недостатнє резервування навантажень, обмежений простір для експлуатації та обслуговування та погана адаптованість до навколишнього середовища.

Наші рішення забезпечують комплексні модернізації механічних несучих навантажень, електричної ізоляції, адаптивності об’єкта та тривалої довговічності, пропонуючи високонадійні інтегровані рішення для кінцевих ланок електромережі.

Категорії продуктів

1. Сталева монопольна кінцева вежа кабелю

Розроблено з одноколонною сталевою трубою, використовуючи високоміцні сталеві труби Q355B як основний матеріал. Загальний дизайн простий і займає мінімум місця, підходить для компактних міських районів і сценаріїв з високими вимогами до ландшафту.

Висота вежі може бути налаштована за потреби (8-25 м), підходить для рівнів напруги 35-110 кВ, пропонуючи такі переваги, як висока стійкість до вітрових навантажень, зручна установка та ефективна експлуатація та обслуговування.

Він має інтегровану монтажну платформу для терміналу та систему заземлення блискавкозахисту із захистом від корозії за допомогою гарячого цинкування та технології закритого покриття.

Його можна широко застосовувати в міських зелених смугах, всередині огорож підстанцій, індустріальних парків та інших вузьких ділянок, збалансовуючи практичність і естетику, значно зменшуючи труднощі вибору місця.

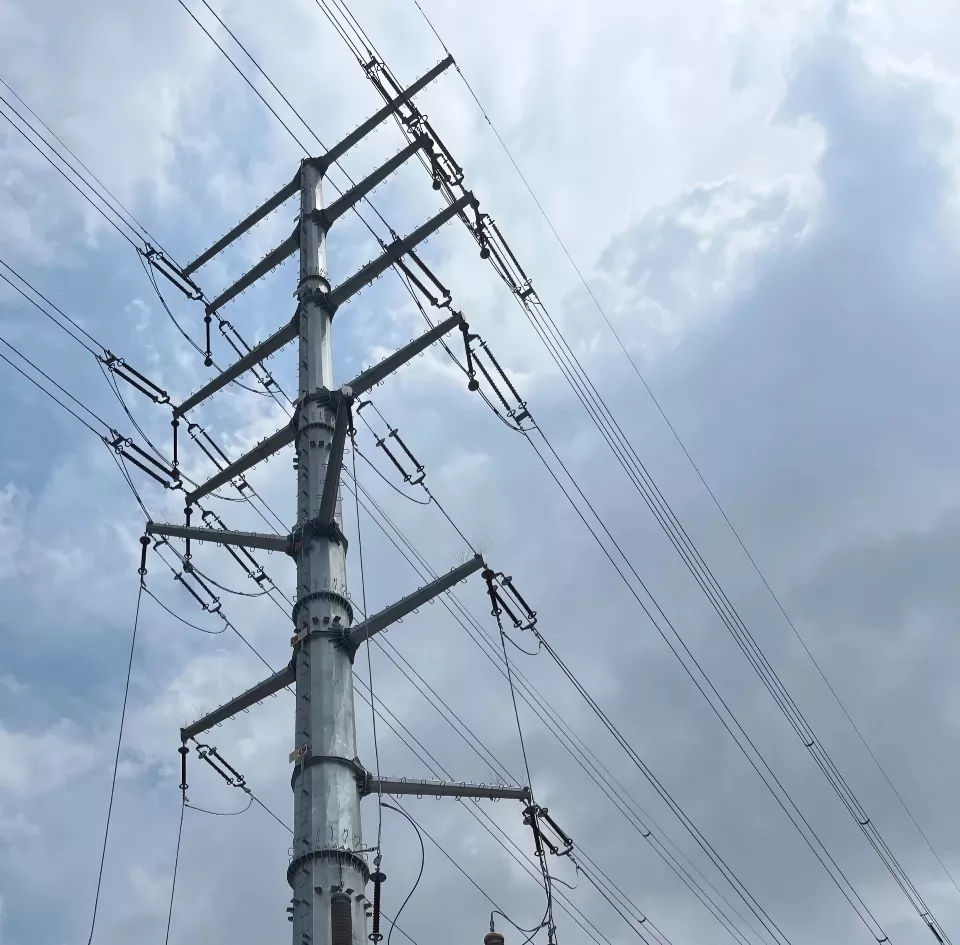

2. Багатоканальний кабельний стояк

Спеціально розроблений для вимог до багатоканальних кабельних стояків, підтримує 2-4 контури одночасно, підходить для рівнів високої напруги 110-220 кВ. У ньому використовується модульна структура опори, що поєднує в собі функції кріплення кабельної клеми, переходу проводу та функції ізоляції електробезпеки.

Стовп оптимізований для розподілу напруги та може витримувати незбалансоване натягування кількох ланцюгів із кількома зарезервованими точками кріплення клем і платформами для обслуговування.

Багатоланцюговий кабельний стоякпідходить для інтеграції багатоконтурної мережі на нових енергетичних електростанціях і розширення міської розподільчої мережі, усуваючи потребу в будівництві кількох одноконтурних об’єктів, ефективно оптимізуючи проектне землекористування та витрати на будівництво, досягаючи централізованого управління та ефективного обслуговування багатоканальних ліній.

3. Портальний тип кабельної кінцевої вежі

Приймає двоколонну портальну конструкцію з настроюваним прольотом (10-30 м), підходить для рівнів напруги 110-220 кВ, пропонуючи високу несучу здатність і достатню електричну безпечну відстань. В основному використовується для монтажу кабельних клем великої місткості та перехідних вузлів між міжміськими повітряними лініями та підземними кабелями.

Портальна поперечина має кілька зарезервованих точок кріплення, здатних одночасно підтримувати кілька наборів кабельних наконечників і розрядників, що підходить для розеток підстанцій і міжрегіональних лінійних терміналів для великомасштабних проектів.

Він має надзвичайну структурну стабільність, може витримувати екстремальні погодні навантаження, відповідає стандартам приймання великих проектів електромережі Державної мережі та Південної мережі та підходить для потреб високого навантаження та високої надійності передачі електроенергії.

4. Перехідна опора 132 кВ

Спеціально розроблений для рівнів напруги 132 кВ, зосереджений на переході між повітряними лініями та підземними кабелями, інтегруючи подвійні функції кінцевої опори та опори електропередачі. Він виконує монтаж кабельних клем, перехід ізоляції, а також може закріплювати натягнуті провідники та перенаправляти лінію.

Вежа використовує кутову сталеву решітку або комбіновану конструкцію зі сталевих труб з достатньою надмірністю напруги, що відповідає стандартам енергетичної промисловості DL/T. Антикорозійна система спеціально оптимізована для різних регіональних сценаріїв і може бути широко застосована для інтеграції нової енергетичної мережі 132 кВ, оновлення міських і сільських мереж, а також для переходів на спеціалізовані лінії індустріальних парків, забезпечуючи плавний перехід і безпечну передачу, збалансовуючи універсальність і спеціалізовану адаптацію.

Основні сильні сторони

1. Особлива структура

На відміну від конструкції з двосторонньою збалансованою силою звичайних веж електропередач, опори кабельних терміналів Anbang посилені виключно для односпрямованої надвеликої незбалансованої напруги.

Основні матеріали, ніжки вежі та фланцеві вузли корпусу вежі зашифровані, потовщені та оптимізовані, а ефективність захисту від перекидання та скручування значно перевищує загальні стандарти стійкості до розтягування.

Основна несуча здатність зарезервована для резервування та адаптується до специфікацій енергетичної галузі DL/T, що може протистояти екстремальним вітрам, обледененню та сейсмічним навантаженням, уникати прихованих небезпек від’єднання кінцевої лінії та зсуву опори від першопричини конструкції, а також забезпечувати довгострокову стабільну роботу кінцевої ланки електромережі.

2. Інтегрований дизайн платформи

Наша кабельна кінцева вежа має вбудовану стандартизовану платформу для монтажу кабельних кінцевих муфт, розрядників перенапруги та ввідних перехідних кронштейнів. Ця конструкція об’єднує традиційні автономні кінцеві конструкції, монтажні кронштейни та системи заземлення в єдину уніфіковану баштову структуру.

Ця конструкція усуває потребу в будівництві додаткових інженерних опорних конструкцій, тим самим зменшуючи необхідну площу землі, а також мінімізуючи процедури будівництва та витрати матеріалів.

Крім того, ця інтегрована конструкція платформи включає спеціальні шляхи доступу для експлуатації та обслуговування, а також засоби захисту безпеки. Це полегшує зручне встановлення обладнання, планові перевірки та аварійний ремонт, що в кінцевому підсумку знижує як загальні капітальні витрати на проект, так і довгострокові витрати на експлуатацію та технічне обслуговування.

3. Атмосферостійкість і антикорозійна система

Основна конструкція вежі виготовлена ​​з високоміцної низьколегованої сталі Q355B із застосуванням двошарового процесу захисту, який поєднує гаряче цинкування з герметичним антикорозійним покриттям.

Товщина покриття та антикорозійний склад були спеціально оптимізовані Anbang, щоб протистояти суворим умовам навколишнього середовища прибережних регіонів, які характеризуються високим вмістом соляних бризок, високою вологістю та сильними морськими вітрами, забезпечуючи надійну стійкість до сольової корозії, окислення та кислотно-лужного старіння.

Усі конструкційні болти та фланці проходять аналогічну антикорозійну герметизацію, що забезпечує термін служби понад 30 років.

Співпраця з Anbang допомагає звести до мінімуму частоту майбутнього повторного покриття та заміни компонентів для вашого проекту, одночасно забезпечуючи повну адаптованість до широкого діапазону висококорозійних середовищ, включаючи внутрішні гірські регіони, прибережні припливні рівнини та промислові парки.

4. Вузька основа, легка настройка

Вирішуючи проблеми вузьких коридорів, обмежених земельних ресурсів і щільної навколишньої архітектури в міських електромережах, ми представили серію компактних кінцевих веж з вузькою основою.

Ця серія продуктів має оптимізовані розміри основи башти та стійкі до вітру конструктивні конструкції, що призводить до меншої займаної площі та зменшеного навітряного поперечного перерізу.

Повністю відповідаючи всім вимогам до структурного навантаження та стандартам електробезпеки, ця серія кінцевих веж пропонує гнучку адаптацію до різних міських земель, включаючи зелені зони, стіни по периметру підстанцій та периферійні зони нових енергетичних об’єктів. Вони забезпечують практичне вирішення труднощів, які часто виникають під час розміщення опор терміналів під час проектів модернізації міської електромережі.

5. Гнучке налаштування для всіх рівнів напруги

Наш портфель продуктів охоплює всі основні класи високої напруги, включаючи 35 кВ, 110 кВ і 220 кВ, і підтримує налаштування різних структурних конструкцій, таких як кутові сталеві ґратчасті опори, одноколонні трубчасті сталеві опори та багатоконтурні композитні опори.

Висота вежі, конфігурація поперечних плечей, параметри кріплення ізолятора, системи заземлення та налаштування блискавкозахисту можуть бути адаптовані до конкретних вимог.

Здатні задовольнити потреби різноманітних інженерних проектів, починаючи від інтеграції теплової електромережі та передачі відновлюваної енергії (вітру та сонця) до розширення міської та сільської розподільчої мережі та міжрегіональних кінцевих з’єднань ліній, ми надаємо комплексні комплексні індивідуальні рішення доставки.
