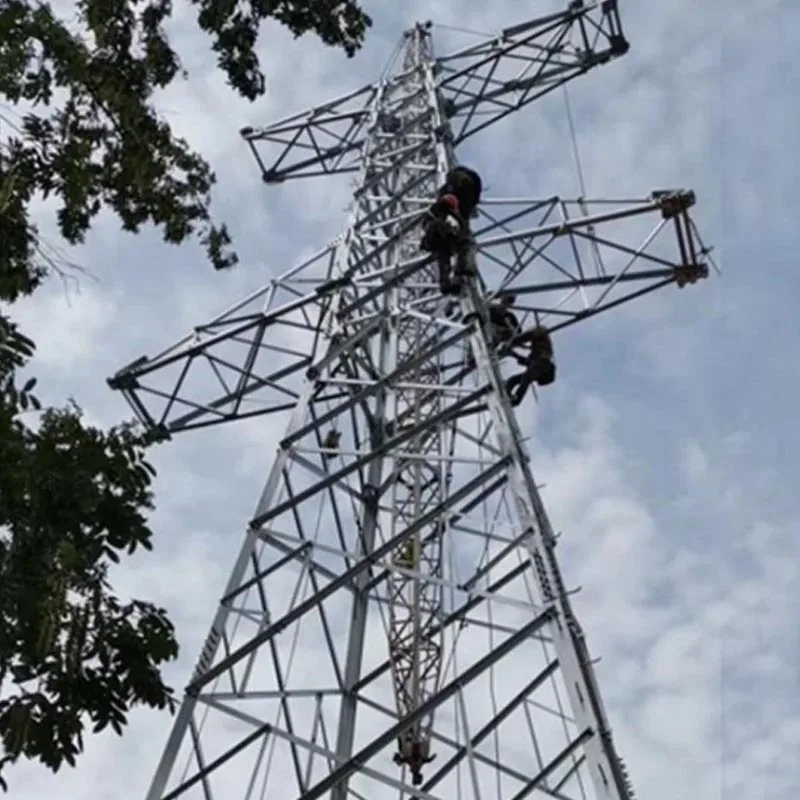

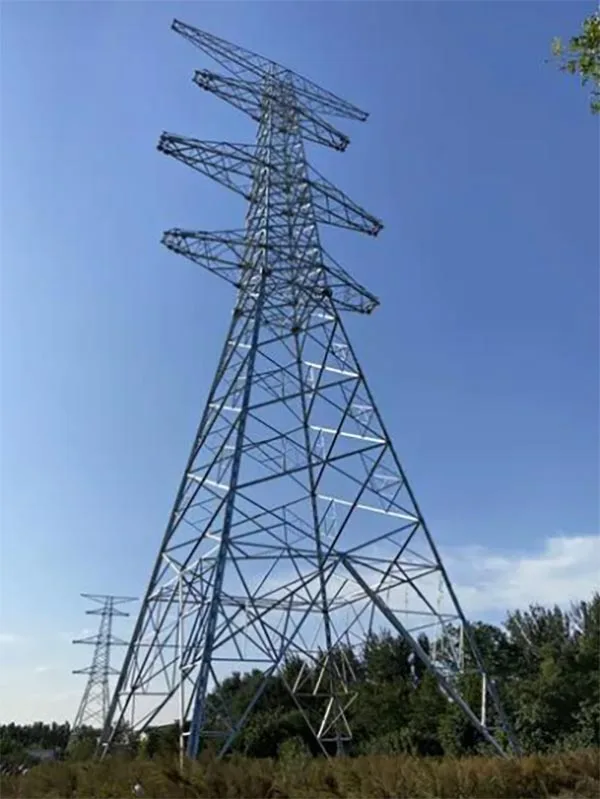

Транспозиційна вежа з оцинкованої кутової сталі

Транспозиційна вежа з оцинкованої кутової сталі Qingdao Anbang New Energy вибирає високоміцний національний стандарт оцинкована кутова сталь як основний несучий компонент. Загальну структуру було оптимізовано професійний механічні розрахунки та проектування, головним чином для передачі змінного струму високої та надвисокої напруги від 110 кВ до 500 кВ лінія сценарії, які спеціально використовуються для досягнення впорядкованого фазового зсуву трифазних провідників.

Це ефективно вирішує проблеми, спричинені асиметричним розташуванням провідника під час передачі на великі відстані, наприклад незбалансована ємність струм, надмірні втрати в лінії, коливання напруги та аномалії релейного захисту, таким чином покращуючи енергосистему ефективність передачі від джерела та забезпечення тривалої безпечної, стабільної та надійної роботи система передачі.

У всьому продукті використовується зрілий антикорозійний процес гарячого цинкування з однорідним і щільним шаром цинку який міцно прилипає, значно підвищуючи стійкість до корозії та старіння та адаптуючись до суворих і складних середовищ такі як прибережний туман із високим вмістом солі, зони промислового забруднення та холодний сніговий клімат.

Використання Qingdao Anbang New Сучасна виробнича база Energy, стандартизоване та фабрично точне виробництво досягнуто з суворою якістю процеси контролю, що застосовуються від різання сировини, штампування та зварювання до цинкування та пробного складання, ефективне забезпечення точності та узгодженості компонентів.

Ця оцинкована кутова сталева вежа з фазовим зсувом може повністю адаптуватися до різних рівнів напруги, умов місцевості, і вимогам до дизайну лінії, і, пропонуючи чудову міцність конструкції та стійкість до вітру та землетрусів, це також враховує зручність монтажу на місці та легкість майбутнього обслуговування, що робить його безпечним, ефективним і економічно ефективним найкраще рішення для різноманітних фазових реконструкцій ліній електропередачі та нових будівельних проектів.

Основні переваги

Стійкість до корозії, тривалий термін служби

Використовує гаряче цинкування з цинковим шаром товщиною ≥85 мкм, утворюючи щільний захисний шар, який забезпечує як фізичний, так і електрохімічний бар’єр захисту.

Термін служби без обслуговування на відкритому повітрі перевищує 30 років, підходить для суворих умов, таких як узбережжя та промислові зони.

Стабільна структура

Виготовлений з високоміцної оцинкованої кутової сталі Q235/Q345 основний матеріал, з гратчастою конструкцією.

Стійкість до вітру ≥30 м/с, опір льоду ≥8 мм, сейсмічна інтенсивність 8, що відповідає вимогам до навантаження в умовах складного рельєфу та екстремального клімату.

Зручне обслуговування

Використання веж з оцинкованої кутової сталі модульна конструкція поділу фаз, що забезпечує точне перемикання трифазного провідника без перемичок.

The конструкція проста, що значно покращує ефективність будівництва та обслуговування.

Заводське виробництво та контроль якості

Qingdao Anbang New Energy володіє своїм заводом, повністю стандартизоване виробництво. Від перевірки сировини до завершеного цинкування та складання, процес суворо відповідає національним стандартам, забезпечуючи стабільну роботу кожної фазоперемикаючої опори з оцинкованої кутової сталі.

Гнучка настройка

Тип вежі, висота та метод перемикання фаз можуть бути налаштовується відповідно до рівня напруги в мережі, відстані прольоту та умов місцевості, підходить для різної потужності проекти перемикання фаз ліній електропередач.

Принцип роботи продукту

Фазова опора з оцинкованої кутової сталі є спеціалізованою опорою, яка використовується в лініях електропередач для досягнення фаза перестановка трифазних провідників.

У міжміських лініях електропередачі трифазні провідники можуть викликати незбалансовані ємнісні струми через асиметричне розташування, що призводить до збільшення втрат в мережі, помилкового спрацьовування реле захист та інші питання.

На вежі влаштовані точки підвіски провідників в різні висоти та положення на корпусі вежі, що дозволяє провідникам фаз A, B та C упорядковано міняти місцями як вони проходять через вежу.

Цим досягається періодичний зсув фази, врівноважуються трифазні ємнісні струми, зменшує втрати в лінії та покращує ефективність передачі та стабільність роботи електромережі.

Його ядро покладається на високу міцність і стабільність оцинкованої кутової сталі, щоб забезпечити відповідність натягу та відстані провідника безпеки стандартів під час процесу фазового зсуву.

Деталі продукту

Обробка компонентів

Усі сталеві кутові компоненти вежі з оцинкованої кутової сталі точно вирізані, штамповані та зігнуті з допусками на розміри відповідно до GB/T 9787 для забезпечення складання. точність.

Захист від корозії

Після видалення іржі компоненти занурюють у розплавлений цинк при 450-460°C, утворення шару цинково-залізного сплаву з рівномірним покриттям без пропущеного покриття або цинкових опуклостей. Мертві кути, такі як отвори під болти та зварні шви повністю захищені.

Конструкція вежі

У башті використовується гратчаста фермена конструкція з розумним плануванням основної частини члени, діагоналі та поперечини, чітко визначені траєкторії напруги та точне розміщення фазозсувної підвіски точки для забезпечення безпечної відстані між провідниками під час зсуву фаз.

Конфігурація аксесуара

Оснащений гарячеоцинкованими болтами, шайбами, цвяхами, драбинами та інші аксесуари з корозійною стійкістю, що відповідає вежі, запобігаючи електрохімічній корозії.

Заводська інспекція

Кожна оцинкована кутова сталева фазозсувна вежа проходить вимірювання розмірів огляд, механ випробування, вимірювання товщини цинкування та перевірка пробного складання, і лише після цього можна залишити фабрику проходження цих тестів.
