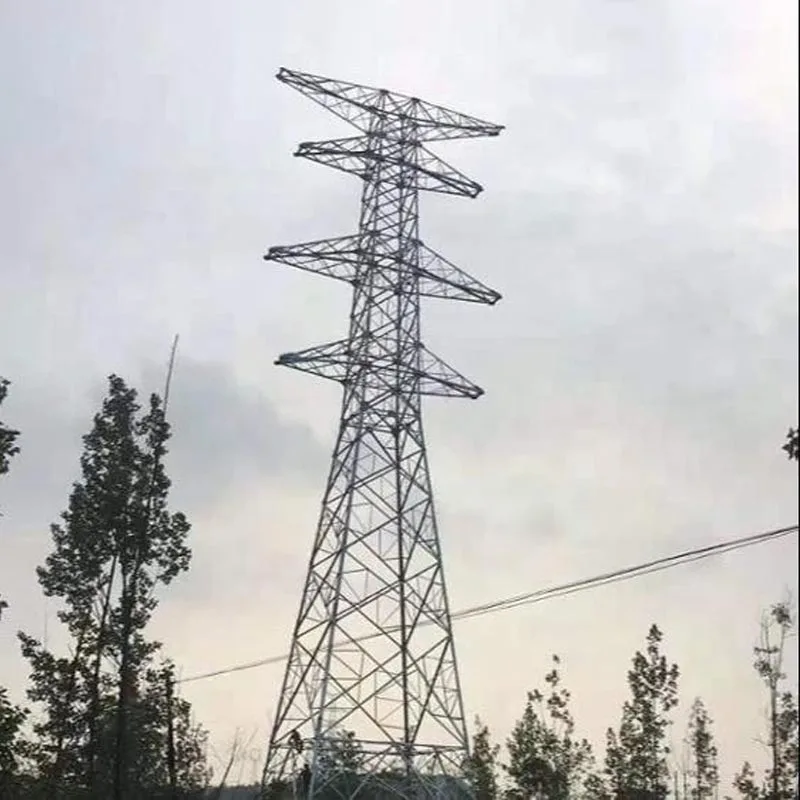

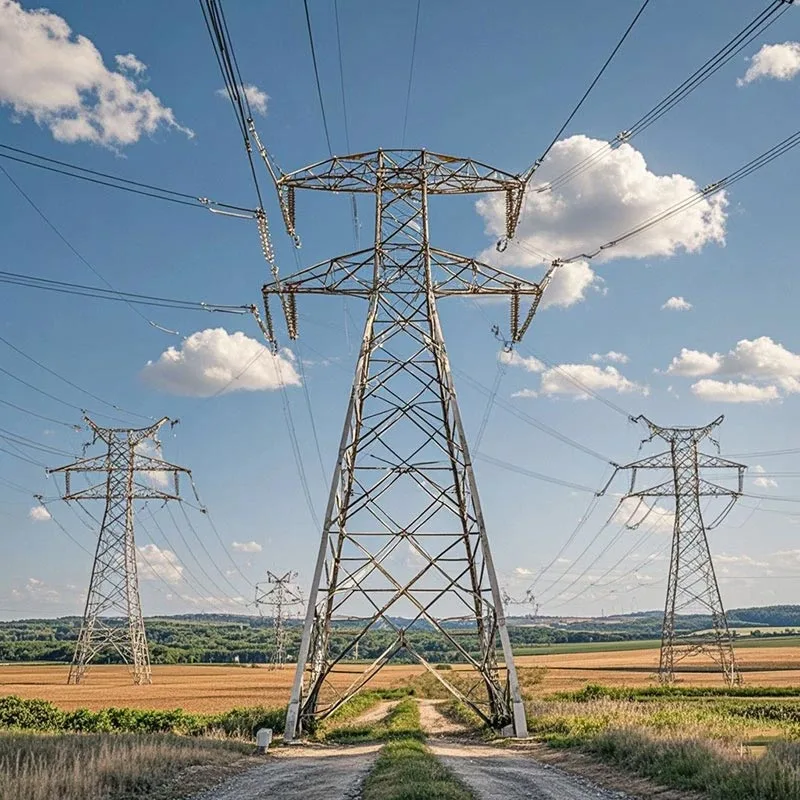

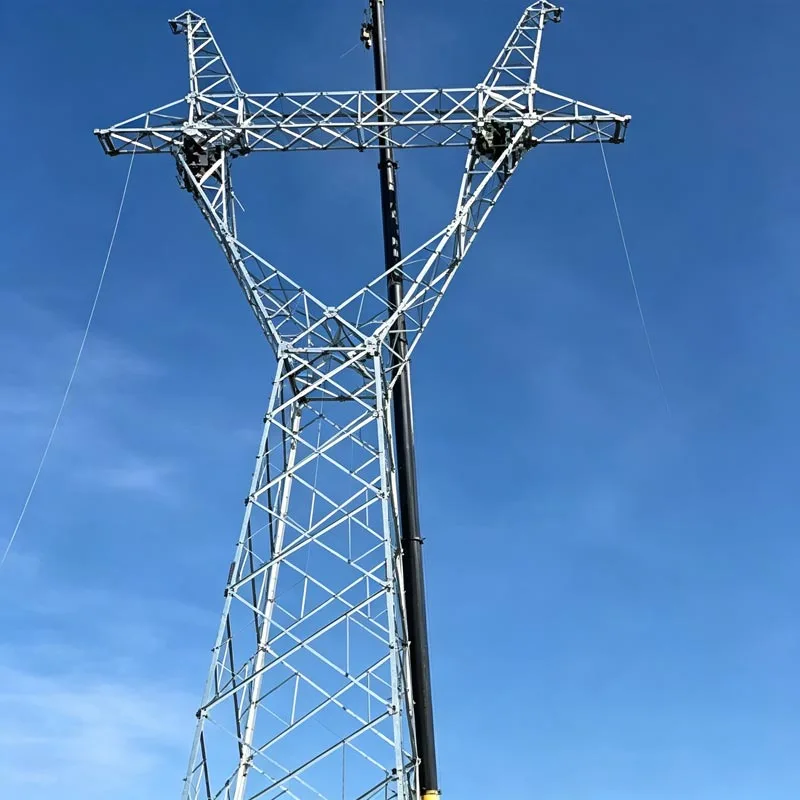

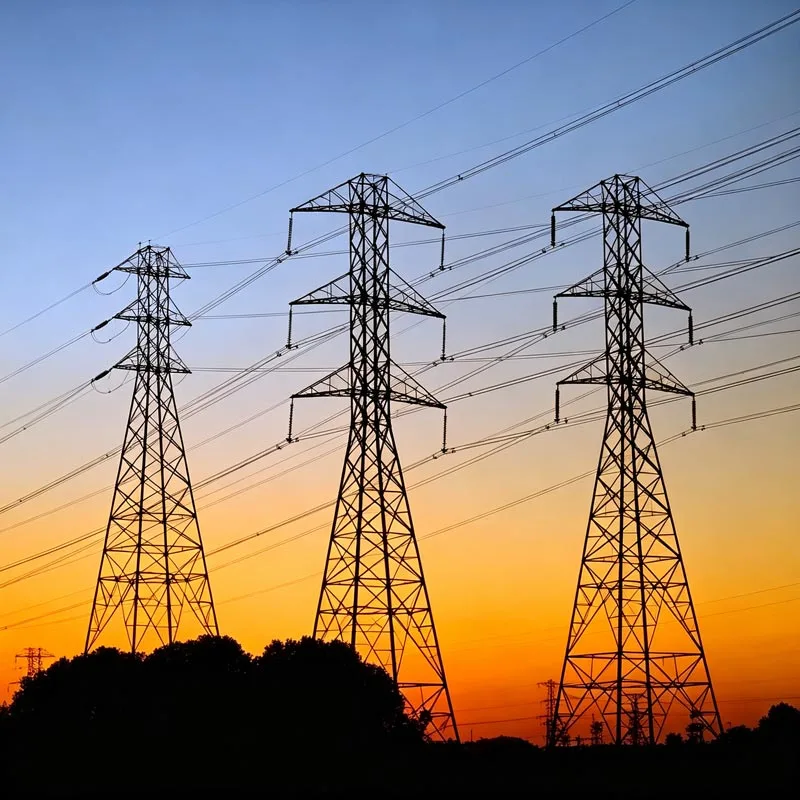

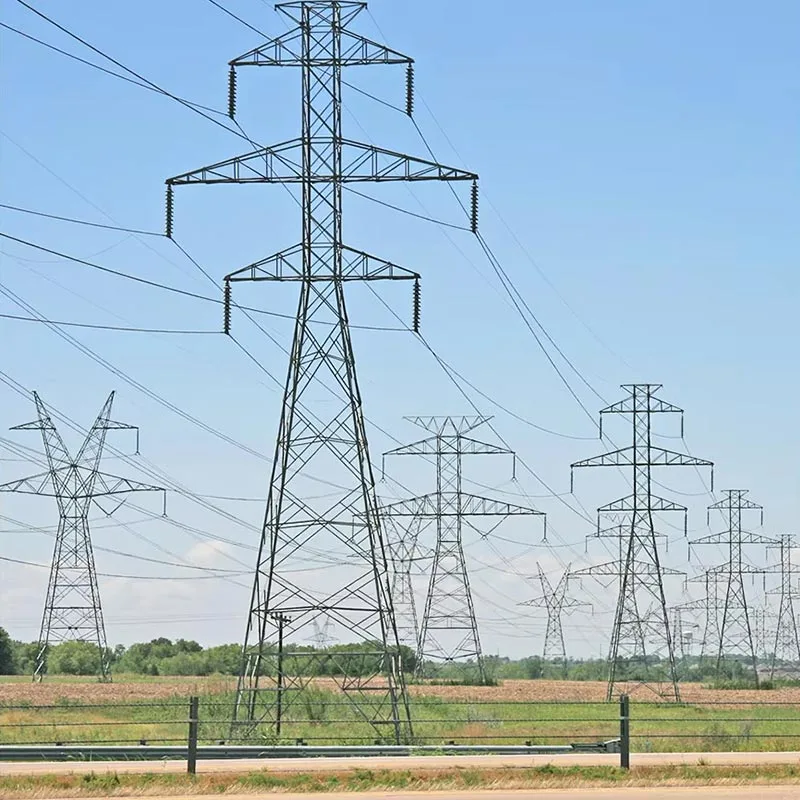

Вежа електропередачі з оцинкованої кутової сталі

Глобальний попит на надійну, ефективну та сталу енергетичну інфраструктуру ніколи не був таким виразним. У Серцем цієї інфраструктури є вежа електропередачі, критичний компонент, який визначає ефективність, безпечність і довговічність електромереж. Серед різноманітних доступних конструкційних рішень оцинкована кутова сталь Вежі електропередачі стали галузевим стандартом для високої та надвисокої напруги (UHV) мережі передачі по всьому світу.

Цей вступ встановлює техніко-економічний контекст для кутової сталі вежі, виправдовуючи їх широке впровадження. Він починається з окреслення проблем, з якими стикаються енергетичні підприємства, такі як необхідність передавати потужність на величезні відстані, витримуючи суворі умови навколишнього середовища.

Потім папір продовжується визначити обсяг дослідження, який зосереджується на основних перевагах, суворості виробництва та застосуванні в реальному світі цих веж.

Підкреслюючи їх модульну конструкцію, економічну ефективність і міцне захисне покриття, цей розділ надає перевагу сцена для детального дослідження того, як опори з оцинкованої кутової сталі відповідають сучасним вимогам електроенергії передачі, що робить їх незамінним активом для енергетичної безпеки та стійкості мережі.

Перевага продукту

1. Стійкість до корозії та тривалий термін служби

Всі компоненти проходять обробку гарячим цинкуванням, утворюючи на поверхні щільне цинкове покриття (товщина ≥85 мкм). Це покриття ефективно ізолює сталь від повітря, вологи та корозійних середовищ, запобігаючи іржі та корозії.

Сервіс термін служби може досягати 30-50 років, що значно скорочує частоту подальшого технічного обслуговування та подовжує цикл обслуговування вежа.

2. Висока вартість

Порівняно з суцільними сталевими стовпами, решітчаста конструкція використовує менше сталевого матеріалу, що зменшує витрати на сировину. У У той же час деталі стандартизовані, що спрощує процес виробництва, знижує продуктивність і транспортні витрати.

Конструкція болтового з’єднання також знижує витрати на монтаж на місці, досягаючи високої продуктивності і низькі інвестиції, і підходить для широкомасштабного просування та застосування.

3. Сильна універсальність і налаштування

Він може бути гнучко розроблений і налаштований відповідно до різних рівнів напруги (35 кВ-1000 кВ), місцевості (рівнини, гори, прибережні зони) і вимоги до навантаження.

З нього можна зробити підвісні вежі, натяжні вежі, транспозиційні вежі та спеціальні перехідні вежі, які повністю адаптуються до різних сценаріїв передачі електроенергії та зустрічі різноманітні потреби різних проектів.

4. Просте обслуговування та зручне встановлення

Режим болтового з'єднання замінює зварювання, що зручно для монтажу та демонтажу на місці. Щодня перевірку та заміну деталей можна швидко здійснити без великогабаритного обладнання, що скорочує технічне обслуговування складність і трудовитрати.

Стандартизовані деталі також забезпечують зручність подальшого обслуговування та заміни, підвищення ефективності експлуатації та обслуговування.

Параметр

Справа проекту

Дослідження 1: Проект передачі постійного струму UHVDC ±800 кВ Шаньбей-Аньхой (Китай)

Як ключовий проект магістральної електромережі Китаю UHV, цей проект має вирішальне значення для оптимізації регіональних енергетичних ресурсів розподіл і забезпечення безпечного та надійного електропостачання.

У проекті використовується оцинкована кутова сталева передача енергії вежі, поставлені компанією Anhui Hongyuan (афілійованою групою Shandong Electric Engineering & Equipment Group), із загальною кількістю 103 вежі та загальною вагою 7084 тонни.

Вежі були виготовлені з високоміцної кутової сталі Q355 з гарячим зануренням обробка цинкуванням (товщина цинкового покриття ≥85 мкм) для забезпечення стійкості до корозії в складних зовнішніх середовищах.

Завдяки стандартизованій конструкції та болтовому з’єднанню башти були доставлені на 5 місяців раніше запланованого терміну, ставши перший постачальник, який завершив повну поставку кутових сталевих веж у всій лінійці, а також якість продукції та Ефективність будівництва була високо визнана власником.

Партнерські клієнти та сертифікати

Філіппіни: Національна мережева корпорація Філіппін (NGCP)
Проекти: лінії електропередач 230 кВ, 500 кВ (наприклад, Ермоса-Сан-Хосе 500 кВ)
Закупівлі: Суворі перевірки якості, вимагає відповідності ASTM/AS/NZS

Таїланд: Управління з виробництва електроенергії Таїланду (EGAT)
Проекти: 230 кВ, 500 кВ (наприклад, лінія 500 кВ Тонгсонг-Сонгкхла)
Попередня кваліфікація: обов'язкова заводська перевірка та типове випробування.

Малайзія: Tenaga Nasional Berhad (TNB)
Стандарти: MS (малайзійські стандарти), IEC, ISO 1461 цинкування
Фокус: розширення мережі 275 кВ, 500 кВ та інтеграція відновлюваних джерел

В'єтнам: Національна корпорація з передачі електроенергії (EVNNPT)
Проекти: 500 кВ (наприклад, теплоелектростанція Nam Dinh 1 до Thanh Hoa)

В'єтнам: Національна корпорація з передачі електроенергії (EVNNPT)
Проекти: 500 кВ (наприклад, теплоелектростанція Nam Dinh 1 до Thanh Hoa)
Обсяг: Великі оптові замовлення (10 000+ тонн на проект)

FAQ

Q: Які матеріали використовуються для опор електропередач з оцинкованої кутової сталі?

A: Зазвичай високоміцна кутова сталь, така як Q355 / Q345B / Q235B (китайський стандарт), або еквівалент класу ASTM A572 50, EN S355JR. На кожну партію надаються сертифікати матеріалів (МТС).

З: Які рівні напруги можуть підтримувати ваші вишки?

В: Ми постачаємо повну серію: 10 кВ, 35 кВ, 66 кВ, 110 кВ, 132 кВ, 220 кВ, 230 кВ, 330 кВ, 400 кВ, 500 кВ, 765 кВ
Також підтримують вежі електропередачі постійного струму та вежі блискавки, конструкції підстанцій.

Питання: Чи можете ви виготовляти за кресленнями замовника?

A: Так. Ми приймаємо креслення, розроблені замовником (PDF / CAD / DXF). Ми також здійснюємо оптимізацію дизайну, конструкції розрахунок і аналіз напруги, якщо потрібно.

З: Яку обробку поверхні ви використовуєте?

A: Гаряче цинкування (HDG) відповідно до ISO 1461, GB/T 13912, ASTM A123/A153.

Q: Скільки триває термін служби?

В: У нормальних атмосферних умовах 30–50 років. У сильних корозійних зонах він може досягати 20–30 років при належному дизайн.

Питання: які у вас сертифікати?

● Система управління якістю ISO 9001
● ISO 14001 Екологічний менеджмент
● ISO 45001 Охорона праці та безпека
● CE (EN 1090 для сталевих конструкцій)
● Сертифікація зварювання AWS / CWB
● Звіти третіх сторін: SGS, BV, Intertek
