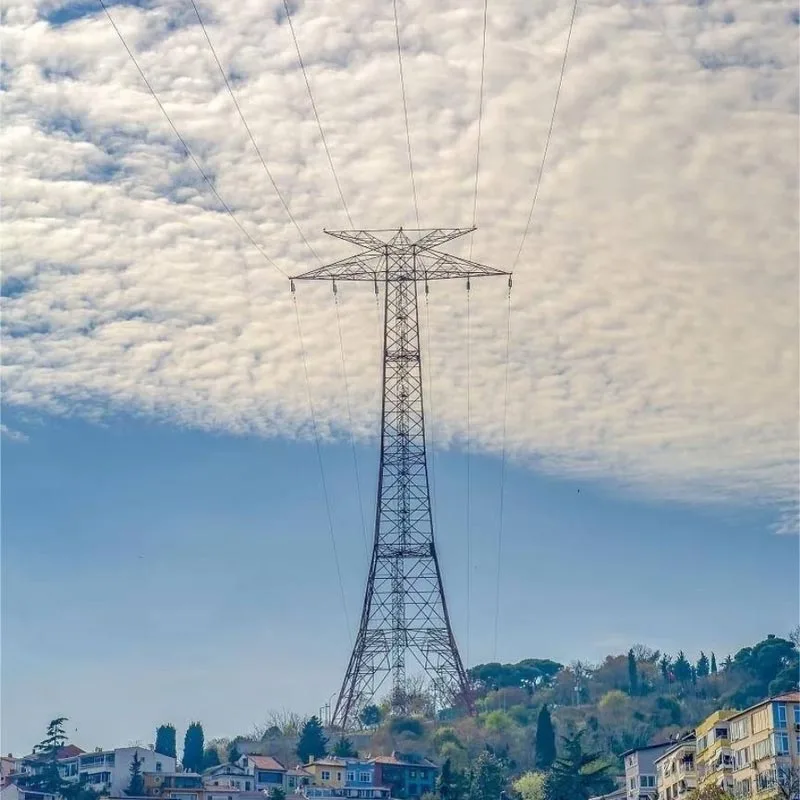

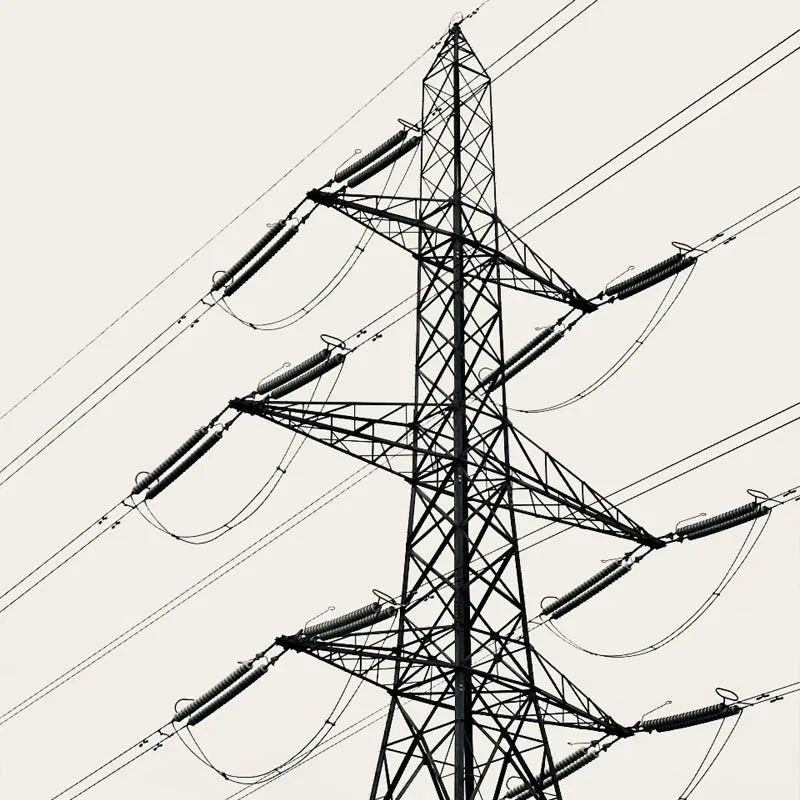

Башта сталевих труб високої напруги

Qingdao Anbang New Energy High-Voltage Steel Tubular Tower є основним обладнанням для підтримки передачі, що інтегрує «дизайн-виготовлення-монтаж-сервіс». Спеціально розроблений для високої напруги 10-1000 кВ, надвисокої напруги (UHV) і лінії електропередачі надвисокої напруги, він охоплює кілька структурних типів, включаючи решітку, одноколонного конічного типу, і вузькоосновного комбінованого типу.

Як «10 найкращих підприємств зі сталевих труб у 2022 році», компанія компанії спирається на 20 основних патентів, річну виробничу потужність 50 000 тонн і сертифікати в національній/галузевій сфері такі стандарти, як GB/T 2694 і GB 50205.

Продукт використовує високоміцну сталь класу Q355B/Q420/Q460, яка має антикорозійне гаряче цинкування, запатентована технологія зварювання та посилена конструкція.

Він може працювати стабільно у складних сценаріях, таких як райони, схильні до тайфунів, регіони з сильним зледенінням і міські обмежені коридори, забезпечуючи безпечний та надійні рішення для передачі електроенергії для енергетики, зв’язку, промисловості та інших галузей, а також має успішно обслуговує сотні клієнтів по всьому світу. Обидва отримали високу оцінку клієнтів.

Основні переваги

Запатентована функція розширення можливостей для стабільної структури

Ексклюзивне право власності на основні патенти, в тому числі «Посилена структура для влади Сталеві компоненти вежі» та «Спеціальне зварювальне пристосування для кутової сталевої основи вежі». Через трикутну стійку опору дизайн і технологія армування без отворів, несуча здатність підвищується без шкоди міцності корпусу.

The зварювальне пристосування адаптується до позиціонування різних специфікацій сталевих пластин; зварні шви проходять неруйнівну обробку випробування, що забезпечує високу жорсткість з'єднання і мінімальний ексцентриситет. Його вібраційні та антиожеледні властивості є значно перевершує традиційні продукти.

Висока міцність і стійкість до корозії для довшого терміну служби

Основні матеріали низьколеговані високоміцна сталь. The товщина гарячого оцинкованого покриття становить не менше 85 мкм, а закрита структура сталевої труби ефективно запобігає накопичення води та пилу, що забезпечує антикорозійний термін служби понад 30 років.

Строго контрольована вудка згинання ступінь (≤2‰ довжини) та овальність (≤2D/1000) забезпечують адаптованість до суворих умов, таких як високий вміст соляних бризок у прибережні райони та сильний вітер і пісок у північно-західному Китаї, із щоденним навантаженням на технічне обслуговування лише 1/3 навантаження традиційний залізні вежі.

Можливість адаптації до сценарію з оптимальною площею

Доступні кілька конструктивних варіантів (вузькоосновні комбінований тип, одноколонного конічного типу). Для однотрубної вежі потрібна лише кругла основа, що значно зменшує площу підлоги ніж на 60% порівняно з кутовими сталевими вежами, ідеально підходить для трансформації міської електромережі, промислових парків і інші сценарії з обмеженим коридором.

Обтічний переріз сталевої труби має низький коефіцієнт вітрового опору, зниження вітрового навантаження на 30% у зонах, схильних до тайфунів, і на ділянках великого прольоту (перетини річок/каньйонів). Для сценаріїв UHV, в висота вежі може досягати 130 м, а вага вежі 260 тонн, що відповідає вимогам двоконтурного живлення передача.

Повний ланцюг послуг для ефективної доставки

Надає послуги «індивідуальний дизайн-завод під ключ збірка заводського виготовлення на місці». Виробнича база 50 000㎡ гарантує швидке масове виробництво.

Прийняття вишуканого будівельні схеми, такі як високоміцний нейлоновий канатний підйомник, цикл монтажу на 20% коротший, ніж промисловість середній. Надається повна технічна підтримка процесу, включаючи проектування основи та адаптацію компонентів.

Сценарії застосування

Поле передачі електроенергії: лінії електропередач 110-1000 кВ UHV/надвисокої напруги та споруди підстанції, особливо підходить для міжрегіональних проектів з передачі енергії у Внутрішній Монголії, Гуансі та інших регіонах.

Міські та промислові сценарії: модернізація міської електромережі, розподіл електроенергії в індустріальному парку, і потужністю 10кВ проекти передачі для зарядних станцій та станцій обміну. Конструкція з вузькою основою зменшує витрати на придбання землі та адаптується до середовища щільної забудови.

Складний клімат і ландшафт: прибережні райони, схильні до тайфунів, регіони з сильним зледенінням на південному заході Китай, сильний вітер швидкісні зони на північному заході Гобі, а також великі ділянки передачі, такі як перетини річок/каньйонів.

Багатогалузева адаптація: Підтримка базових станцій зв'язку, радіо- та телевізійні вежі та особлива сила засоби передачі для військових. Доступні настроювані баштові конструкції різних специфікацій задоволення конкретних потреб.

Технічні характеристики Параметри

Часті запитання (FAQ)

1. Чи вартість високовольтних сталевих трубчастих опор вища, ніж вартість традиційних кутових сталевих опор?

Початкова вартість виготовлення трохи вища, але комплексна вартість вигідніша! Сталь трубчаста вежа легша (зменшення ваги на 30% при тому ж навантаженні), зменшуючи витрати на будівництво фундаменту на 20%-40%.

Завдяки антикорозійному терміну служби до 30 років витрати на подальше обслуговування становлять лише 1/3 вартості традиційні кутові сталеві вежі. Крім того, його компактна площа значно знижує витрати на придбання землі міських районах, що призводить до значно вищої економічної ефективності при довгостроковому використанні.

2. Як забезпечити стійкість і безпеку вежі в проектах великого прольоту UHV?

Довгопролітні вежі UHV мають армовані конструкції гратчастого типу, основні матеріали яких виготовлені з високоміцної сталі Q460. Розподіл сил оптимізується за допомогою тривимірного аналізу кінцевих елементів, а з’єднання подвійно фіксуються шляхом перетину лінія зварювання та фланцеве з'єднання, з ексцентриситетом ≤3 мм. Перед доставкою випробування моделі в аеродинамічній трубі в масштабі 1:10 проводяться випробування на обмеження навантаження.

Після встановлення на місці, ультразвукова дефектоскопія та загальна вертикальність перевірки виконуються для забезпечення відповідності вимогам до навантаження на передачу електроенергії 1000 кВ UHV. Продукт має стабільно працював у кількох річкових проектах UHV.

3. Як виконувати щоденне технічне обслуговування та що таке цикл обслуговування?

Догляд простий і зручний! Рекомендується проводити регулярні перевірки один раз на рік: перевірте щільність затягування болтів, чутливість рейок для запобігання падінню (якщо вони є) та чіткі перешкоди навколо вежі.

Відновлення антикорозійного покриття слід проводити кожні 5-8 років відповідно до умов навколишнього середовища. The закрита структура сталевої труби запобігає внутрішній корозії, усуваючи необхідність частого капітального ремонту та значно зменшити навантаження на технічне обслуговування.

4. Чи підтримується індивідуальний дизайн і який цикл доставки?

Доступна повна настройка сценарію! Конструкція вежі може бути виготовлена на замовлення відповідно до рівня напруги, навантаження вимоги, рельєф і клімат, обмеження площі та інші параметри.

Цикл доставки стандартний продукції 15-30 днів; для великих UHV веж або індивідуальних продуктів, цикл можна обговорити на основі проекту масштаб. Річна виробнича потужність компанії становить 50 000 тонн, що забезпечує швидке масове виробництво та доставку.
