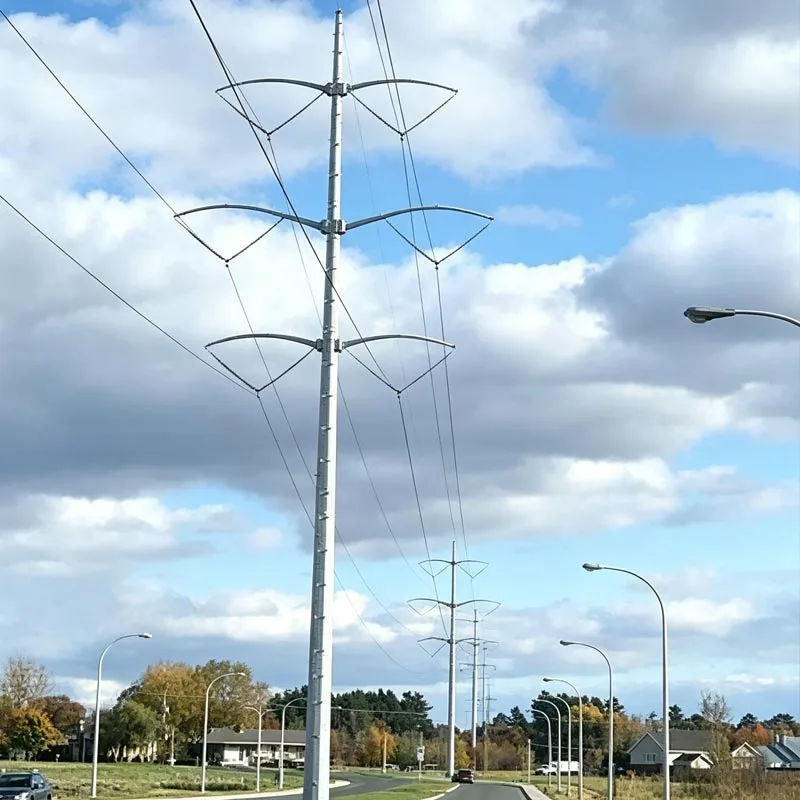

Вишка з оцинкованої сталевої труби високої напруги

Високовольтні оцинковані сталеві трубні вежі компанії Qingdao Anbang New Energy спеціально підтримують сталеві конструкції розроблено для проектів високовольтної та надвисоковольтної електропередачі 110-1000 кВ.

Продукція виготовлена з високоякісна високоміцна сталь Q345B/Q355B, точно зварена та оброблена за допомогою повністю автоматизованого гарячого цинкування процес для тривалої стійкості до корозії.

Вони відрізняються такими перевагами, як висока жорсткість конструкції, сильний вітер і стійкість до землетрусів, економія місця та тривалий термін служби.

Як еталонний продукт безпосередньо поставляється місцевим Китайська фабрика, ці високовольтні опори з оцинкованої сталевої труби повністю відповідають потужності великої потужності на великі відстані вимоги до трансмісії в умовах складного рельєфу та суворого клімату.

Чому варто вибрати високовольтні опори Anbang з оцинкованих сталевих труб?

Заводська міцність, контрольована якість: Qingdao Anbang володіє стандартизованою виробничою базою, с повнопроцессне незалежне виробництво високовольтних оцинкованих сталевих трубних веж — від різання сталевих листів, від прокатки та зварювання до гарячого цинкування, складання та перевірки — виконання системи якості ISO9001 для забезпечення кожна вежа відповідає стандартам точності та стабільної роботи.

Високоміцні матеріали, безпечні та надійні: Основні матеріали вибрано з Q345B та високоякісна високоміцна сталь. Високовольтні опори з оцинкованої сталевої труби демонструють чудовий вигин, кручення, та обледеніння, розрахована на сейсмічність до 8 градусів, а також вітрову стійкість 35-40 м/с в екстремальних умовах. умови, що забезпечують нульові приховані ризики при тривалій експлуатації.

Процес гарячого занурення, тривала стійкість до корозії: Використання національного стандарту гарячого цинкування процес, з товщиною цинкового шару ≥ 85 мкм, опори високовольтних оцинкованих сталевих труб мають зовнішню стійкий до корозії термін служби понад 30 років.

Порівняно зі звичайними покриттями вартість обслуговування за повний життєвий цикл становить скоротилася більш ніж на 60%.

Широкі можливості налаштування, сильна адаптивність: Структури можна налаштувати відповідно до рівнів напруги (110-1000 кВ), висотою опор (30-120 м) і рельєфом місцевості, що забезпечує повний спектр опор, включаючи прямі вежі, кутові вежі, кінцеві вежі та натяжні вежі.

Повна мережа послуг, безтурботна доставка: Інтеграція проектування, виробництва, транспортування, встановлення та післяпродажне обслуговування для опор високовольтних оцинкованих сталевих труб, професійна команда слідкує через весь процес, скорочуючи проектні цикли на 30% і задовольняючи потреби клієнтів у закупівлях «одного вікна».

Керівництво по вибору

Загальні принципи відбору

Вибираючи високовольтні опори з оцинкованої сталі, пріоритет слід віддавати чотирьом основним факторам: напрузі рівня, кута лінії, місцевості та метеорологічних умов у поєднанні з умовами землі та будівельним середовищем комплексно визначити тип башти.

Фабрика Qingdao Anbang може забезпечити механічну перевірку один на один індивідуальний вибір для забезпечення безпеки, економічності та придатності опор високовольтних оцинкованих сталевих труб.

Вибір за рівнем напруги

Лінії електропередачі 110 кВ
Рекомендовано: легкі прямі опори з високовольтних оцинкованих сталевих труб, малокутові опори зі сталевих труб
Загальна висота: 21–42 м
Застосовується: міські розподільні мережі, промислові парки, лінії збору відновлюваної енергії

Лінії електропередачі 220 кВ
Рекомендовано: стандартні прямі / стійкі до розтягування опори з оцинкованої сталевої труби високої напруги, вузька сталева труба вежі
Загальна висота: 30–63 м
Застосовується: регіональні магістральні мережі, міські кільцеві мережі, проекти перетину річок і доріг

500 кВ і вище Ультра/Надвисока напруга
Рекомендовано: опори з оцинкованої сталевої труби високої напруги, стійкі до великих навантажень, двоконтурні/багатоконтурні вежі зі сталевих труб
Загальна висота: 54–100 м
Застосовується: трансмісія між провінціями та регіонами, лінії великого прольоту, основні експортні коридори відновлюваної енергії

Вибір за функцією лінії

Прямі вежі: Використовується для прямих ліній без кута або кутів <5°, легкий, дешевий, швидкий для будівництва

Кутові вежі: Використовується для ліній з кутами 5°–90°, може витримувати бічний натяг, з більшою структурною жорсткістю

Натяжні опори: Використовується для ділянок ліній, захисту від обриву дроту, зон високої напруги, може витримувати повну напругу провідника забезпечення резервування безпеки лінії

Термінальні вежі: Використовується на вводах лінійних станцій, початкових/кінцевих точках підстанцій, одностороння висока напруга, з конструкція посиленої конструкції

Великопрольотні вежі: Використовується для перетину річок, шосейних доріг, залізниць, долин, виготовлений зі сталі надвисокої міцності з товста оцинковка, відмінна вібростійкість

Вибір за рельєфом і середовищем

Гірська / горбиста місцевість з крутими схилами, ускладнений транспорт → використовуйте секційну високовольтну оцинковану сталеву трубу вежі, легкі окремі частини, легко піднімаються, невелика площа фундаменту

Прибережні райони/території із сольовими бризками з високою корозією та вологістю → використовуйте високовольтну оцинковану сталь із товстим шаром цинку трубні вежі, шар цинку ≥100 мкм, що значно подовжує термін служби антикорозійного покриття

Сильне обмерзання/крижані ділянки з товщиною льоду >10 мм → використовуйте армовану високовольтну оцинковану сталеву трубу вежі, збільшення поперечного перерізу основного матеріалу, покращення здатності до перевантаження від льоду

Зони із сильним вітром/тайфуном із розрахунковою швидкістю вітру >35 м/с → використовуйте високовольтну оцинковану сталь, стійку до сильного вітру трубні опори, оптимізуйте конусність і структуру для зменшення вітрового навантаження

Міські/паркові зони з обмеженим простором і високими естетичними вимогами → використовувати вузькоосновні високовольтні оцинковані вежі зі сталевих труб, невелика площа, простий і естетично привабливий дизайн

Підбір за кількістю контурів

Одноконтурний: Звичайні високовольтні опори з оцинкованої сталевої труби, проста конструкція, оптимальна економія

Двоконтурний: двоконтурні високовольтні опори з оцинкованої сталевої труби, заощаджують простір коридору, придатні для міських районів і малоземельних регіонів

Кілька контурів / кілька контурів на одній вежі: Для щільних коридорів надвисокої напруги використовуйте багатоканальні опори з оцинкованої сталевої труби високої напруги.

FAQ

Які переваги опор високовольтних оцинкованих сталевих труб порівняно з кутовими сталевими опорами?

Вежі з оцинкованої сталевої труби високого тиску мають більшу секційну жорсткість на вигин і менший опір вітру коефіцієнт, що робить їх міцнішими проти вітру та землетрусу; вони займають лише від 1/3 до 1/2 землі, необхідної для кутові сталеві вежі, економія витрат на землю; мають охайний зовнішній вигляд, більший термін служби стійкості до корозії та нижчу вимоги до обслуговування.

Яким чином забезпечується якість гарячого цинкування? Який термін служби?

Вежі з оцинкованої сталевої труби високого тиску Anbang використовують процес гарячого цинкування за національним стандартом GB/T 13912, з товщиною цинкового шару ≥85 мкм, і кожна одиниця тестується третьою стороною.

За звичайних зовнішніх умов термін служби корозійної стійкості становить ≥30 років, а загальний термін експлуатації становить ≥50 років.

Які виробничий цикл і складність монтажу веж з оцинкованої сталевої труби високого тиску?

Звичайна вежа з оцинкованої сталевої труби високого тиску має цикл виробництва однієї партії 15-30 днів; це використовує сегментовані фланцеві з'єднання та монтаж болтів на місці, не потребуючи великого чи складного обладнання. нормальний будівельні бригади можуть завершити встановлення під керівництвом, з ефективністю встановлення на 50% вищою за цю кутових сталевих веж.

Чи можна налаштувати вежі з оцинкованої сталевої труби високого тиску для особливих місцевостей?

так Виходячи з таких умов, як велика висота, сильний лід, прибережні соляні бризки та сейсмічні зони, матеріал, товщина стінки, тип фундаменту та міцність конструкції веж з оцинкованої сталевої труби високого тиску можуть можна налаштувати, і може бути надано спеціальне дизайнерське рішення.

Які послуги входять в закупівлю башт з оцинкованих сталевих труб високого тиску?

Він включає в себе проектування, виробництво, транспортування, інструкції з встановлення на місці, 5-річну гарантію та термін служби післяпродажне обслуговування. Надається повна технічна документація, включаючи акти огляду, сертифікати книги відповідності та механічного розрахунку.
