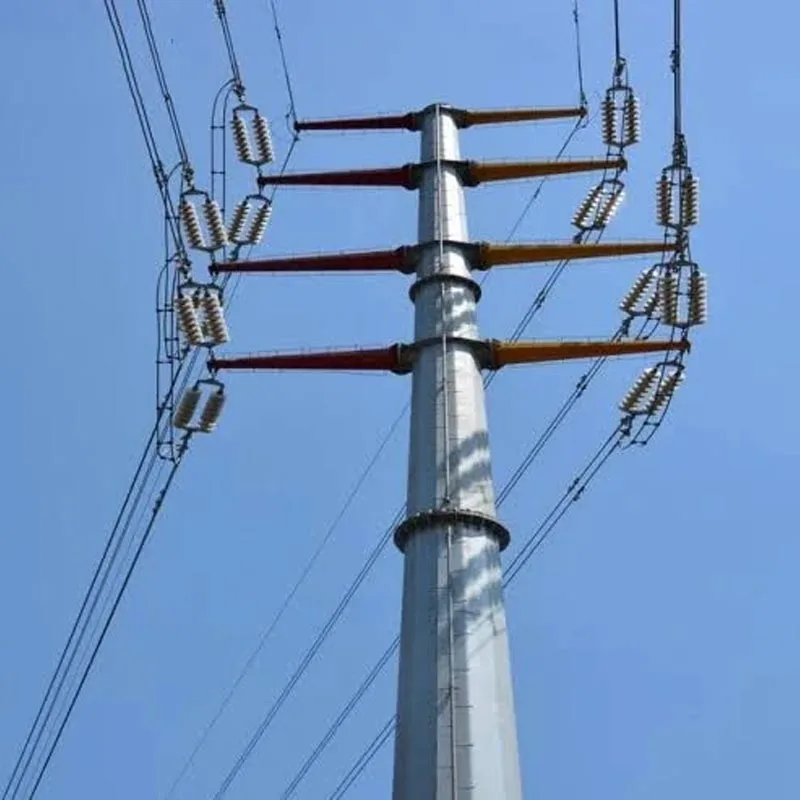

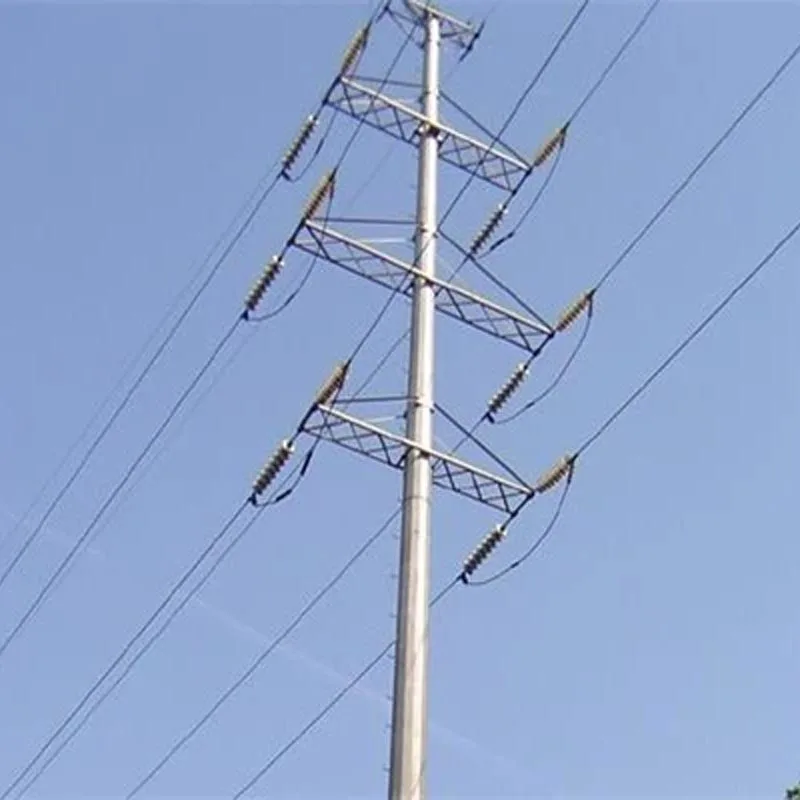

Трубчастий сталевий розподільний стовп 33 кВ

Сценарії застосування трубчастої сталевої розподільної опори Anbang 33 кВ

Трубчасті сталеві розподільні опори Anbang 33 кВ служать основною інфраструктурою повітряної електростанції середньої напруги системи розподілу, адаптовані до різноманітних географічних та проектних умов.

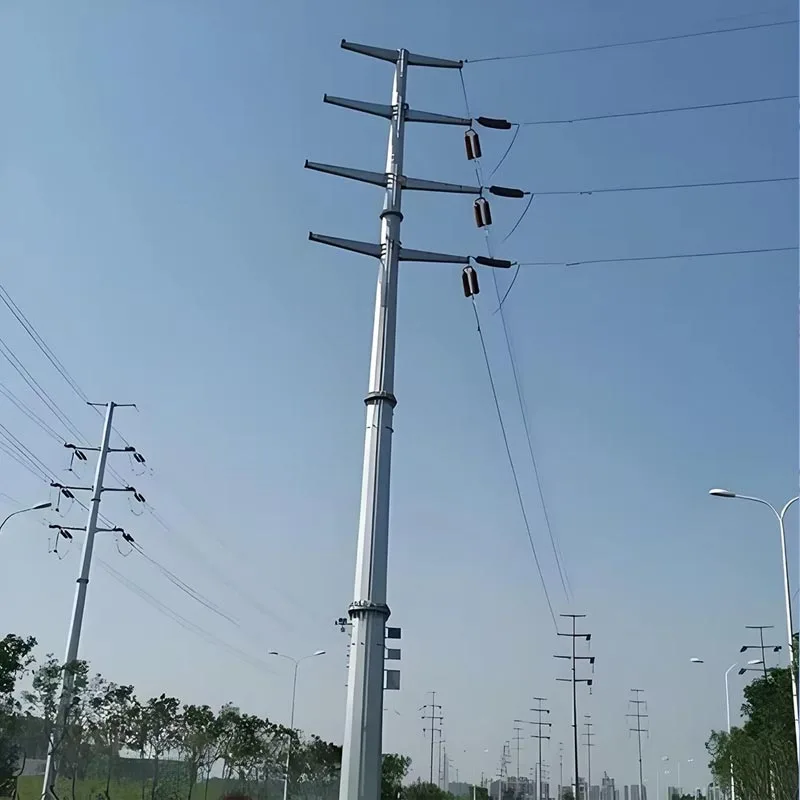

Міські та приміські електромережі Ідеальні для компактних міських коридорів, житлових районів і муніципалітетів проекти реновації. Завдяки тонкій площині та охайному зовнішньому вигляду вони підходять для вузьких доріг і щільної забудови зони, розгорнуті як підвісні, кутові та кінцеві опори для повітряних фідерів 33 кВ.

Електрифікація сільської місцевості та приміські мережі Підходять для доставки електроенергії на великі відстані до сіл, сільськогосподарських угідь та малі міста. Легка збірна конструкція знижує складність транспортування на віддаленій місцевості, підтримує програми модернізації та розширення мереж у сільській місцевості.

Industrial Zones & Commercial Parks Stably supply power to factories, logistics hubs, shopping complexes and промислові масиви. High structural load capacity accommodates heavy conductor loads and frequent network expansion вимоги.

Підключення до мережі відновлюваних джерел енергії Широко використовується для вихідних ліній сонячних електростанцій середнього масштабу та вітрової енергії станцій, що з’єднує об’єкти відновлюваної генерації з регіональними розподільними підстанціями.

Прибережні проекти, проекти в умовах сильного вітру та суворих навколишніх умов. Гаряче оцинковане покриття забезпечує чудовий захист від корозії продуктивність, що робить їх надійними для прибережних районів, вологих регіонів і місць із сильним вітром.

Проекти підтримки інфраструктури Застосовуються для електропостачання вздовж електрифікованих транспортних шляхів, зон видобутку та віддалені інженерні споруди. Усі полюси підтверджені офіційними звітами про випробування, повними сертифікатами ISO та багатими посилання на глобальні проекти; доступні індивідуальні конструкції відповідно до місцевого вітрового навантаження, ґрунтових умов і технічних характеристик стандарти.

Важливі специфікації встановлення та запобіжні заходи для трубчастої сталевої розподільної опори 33 кВ

Основні специфікації встановлення

Вимоги до фундаменту Тип фундаменту проектується відповідно до місцевого вітрового навантаження, несучої здатності ґрунту та висота стовпа. Зазвичай використовується бетонний фундамент або анкерний болт. Коробка фундаменту глибина, розмір і клас міцності бетону повинні суворо відповідати технічним кресленням. Засипка повинна бути утрамбована шар за шаром, щоб гарантувати достатню стійкість проти перекидання.

Вертикальність і допуск до положення Після монтажу вертикальне відхилення стовпа не повинно перевищувати 3‰ висоти стовпа. Горизонтальний позиційний зсув на рівні землі повинен відповідати проекту маршруту; відхилення повинні контролюватися в межах допустимий діапазон, визначений стандартами розподілу електроенергії.

Стандарт секційного з’єднання Для багатосекційних трубчастих опор поверхні фланцевого з’єднання повинні бути чистими та рівними. все високоміцні болти слід затягувати симетрично в послідовності для досягнення заданого значення крутного моменту. Стопорні шайби повинні встановлювати повністю, щоб запобігти ослабленню болтів під час тривалої вібрації.

Специфікація заземлення Обов’язкове встановлення надійного заземлення. Опір заземлення має відповідати місцевій напрузі 33 кВ вимоги до розподільної мережі. Заземлювальні провідники повинні бути міцно приварені або прикріплені болтами до основи стовпа на з'єднувальні шви необхідно нанести антикорозійну обробку

Фітингова збірка Стандартні поперечні кронштейни, ізолятори, кабельні затискачі та інше обладнання повинні бути встановлені відповідно з дизайнерським спрямуванням. Попередньо встановлені монтажні отвори не можна свердлити або змінювати довільно. Апаратна затяжка крутний момент повинен відповідати технічним інструкціям виробника.

Основні запобіжні заходи щодо трубчастої сталевої розподільної опори 33 кВ

Запобіжні заходи під час транспортування та зберігання

1. Захистіть гарячеоцинковану поверхню від подряпин, ударів і тертя. Будь-які пошкодження покриття необхідно вчасно усунути відповідним антикорозійним покриттям.
2. Підтримуйте стовпи з м’якою прокладкою під час укладання та транспортування, щоб уникнути локальної деформації. Не кладіть важкі вантажі безпосередньо на корпуси опор.
3. Зберігайте стовпи на рівній, добре дренованій землі; розділіть шари за допомогою дерев’яних опор, щоб запобігти утриманню вологи та корозії поверхні.

Запобіжні заходи під час встановлення

1. Строго дотримуйтесь призначених позицій підйому. Неправильне підйомне кріплення може спричинити постійну деформацію трубчастої опори.
2. Не свердліть нові отвори та не розрізайте корпус стовпа без технічного схвалення виробника, оскільки це послабить міцність конструкції.
3. Затягніть фланцеві високоміцні болти симетрично до заданого моменту; повний вторинний огляд після установки.
4. Відхилення від вертикалі стовпа контролю в межах 3‰ висоти стовпа. Забезпечте ущільнення фундаменту, щоб уникнути нахилу стовпа та ризику перекидання.
5. Потрібне надійне заземлення. Перевірте опір заземлення на відповідність місцевим стандартам електромережі 33 кВ.
6. Зупиніть будівництво під час грози, сильного дощу та сильного вітру, щоб забезпечити безпеку експлуатації.

Запобіжні заходи під час експлуатації та технічного обслуговування

1. Ніколи не додавайте додаткове обладнання, кабелі чи обладнання, що перевищує допустиме навантаження стовпа.
2. Проводьте регулярні перевірки на предмет ослаблення болтів, відшарування покриття, корозії та видимої деформації полюса.
3. Своєчасно ремонтуйте пошкоджені оцинковані шари, щоб уповільнити іржавіння, особливо для стовпів, розміщених у прибережних та вологих районах.
4. Уникайте зіткнення важкої техніки біля фундаментів стовпів; встановлювати попереджувальні знаки на придорожніх стовпах.
5. Регулярно реєструйте результати перевірок; проведіть підсилювальну обробку після виявлення аномальних умов.

Основні вказівки з поточного технічного обслуговування трубчастої сталевої розподільної опори 33 кВ

1. Візуальна перевірка (регулярний цикл: щокварталу / раз на півроку)

• Перевірте корпус стовпа на наявність вигинів, вм'ятин, тріщин і деформації.
• Огляньте гарячеоцинковане покриття: виявіть відшарування, відколи, плями іржі, особливо на фланцях, зварювальних швах і базових ділянках.
• Перевірте траверси, ізолятори, арматуру та кабелі на наявність пошкоджень, старіння або зміщення.
• Переконайтеся, що на стовпі немає дерев, сторонніх предметів або сміття.

2. Перевірка з’єднань і болтів

• Перевірте всі фланцеві болти, кріпильні деталі та стопорні шайби на предмет ослаблення, іржі або відсутніх деталей.
• Знову затягніть болти до необхідного крутного моменту, якщо вони ослаблені; замінити сильно пошкоджене корозією обладнання.
• Перевірити місця з’єднання заземлення; забезпечують міцний контакт без окислення.

3. Перевірка фундаменту та навколишнього середовища

• Перевірте фундамент на предмет осідання, тріщин, накопичення води чи ерозії ґрунту.
• Видаліть насипаний ґрунт, бур'яни та воду навколо основи стовпа, щоб запобігти прискореній корозії.
• Монітор вертикальності; негайно усунути очевидний нахил.

4. Перевірка ефективності заземлення (рекомендовано щорічно)

• Виміряйте опір заземлення відповідно до місцевих специфікацій розподілу 33 кВ.
• Відремонтуйте зламані або корозійні заземлюючі провідники та переробіть з'єднання, коли опір перевищує допустимі межі.

Поширені запитання щодо трубчастої сталевої розподільної опори Anbang 33 кВ

Q1: Яку антикорозійну обробку ви застосовуєте до трубчастих сталевих опор?

A1: Усі стовпи використовують гаряче цинкування як стандартну обробку. Оцинкований шар ефективно протистоїть іржі, солі туман і вологий клімат, підходить для внутрішніх, сільських і прибережних середовищ. Дуплексне покриття на замовлення (оцинковка плюс фарба) доступна для сильно корозійних ділянок.

Q2: Чи можете ви надати офіційні звіти про випробування та відповідні сертифікати?

A2: Так. Ми надаємо повні звіти про випробування на конструкцію, сертифікати перевірки матеріалів, сертифікацію ISO 9001 та інші документи, необхідні для прийняття тендеру та проекту. Всі технічні дані відповідають міжнародним носіям стандарти розподілу напруги.

Q3: Чи підтримується індивідуальний дизайн?

A3: Абсолютно. We adjust pole height, wall thickness, top load, mounting hole layout and flange size according to local wind load, soil condition and 33kV line engineering requirements. Конструкції підвісу, кута та клемної опори всі доступні.

Q4: Які ваші можливості виробництва та доставки?

A4: Ми володіємо повністю автоматичними виробничими лініями зі стабільною потужністю масового виробництва. Ми можемо обробляти великі оптові замовлення та організовувати гнучкі графіки поставок, щоб відповідати графікам EPC та комунальних проектів.

Q5: Який тип фундаменту рекомендується для установки?

A5: Зазвичай використовується фундамент з анкерними болтами або монолітний бетонний фундамент. Конкретний розмір залежить від висота стовпа, швидкість вітру та несуча здатність ґрунту. За запитом ми можемо запропонувати опорні креслення фундаменту.

Q6: Скільки триває очікуваний термін служби?

A6: За нормальної експлуатації та регулярного технічного обслуговування гарячеоцинковані сталеві стовпи досягають терміну служби 25–30 років. Термін служби можна подовжити за допомогою покращених антикорозійних рішень для прибережних регіонів з високим вмістом солі.
