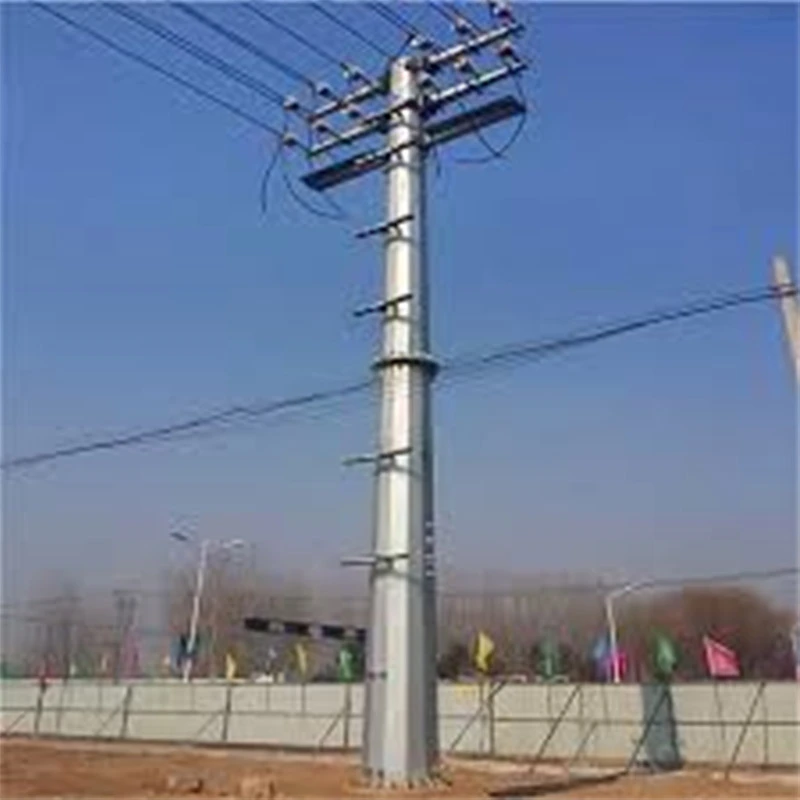

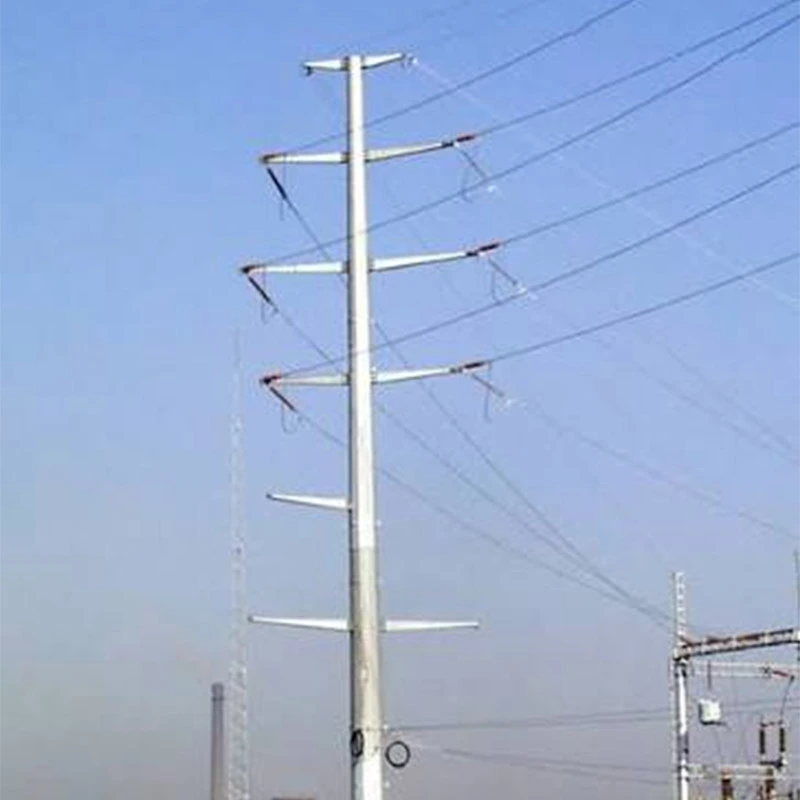

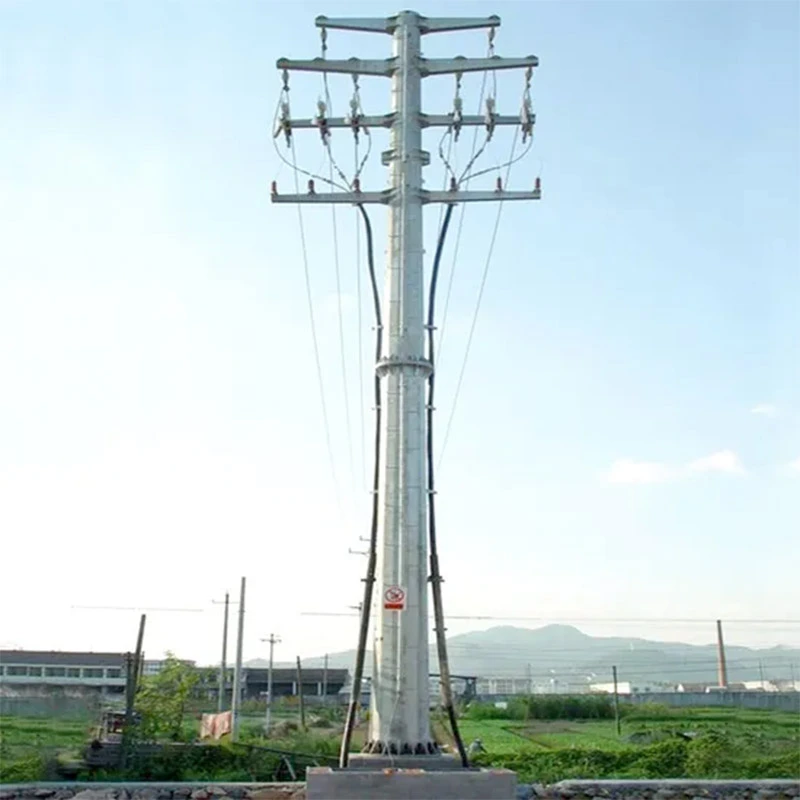

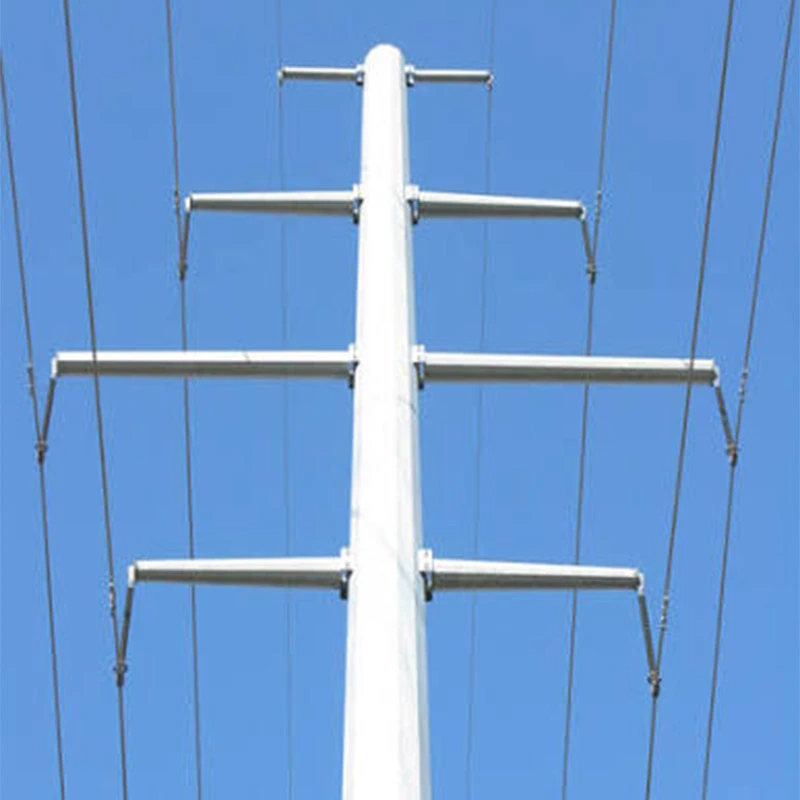

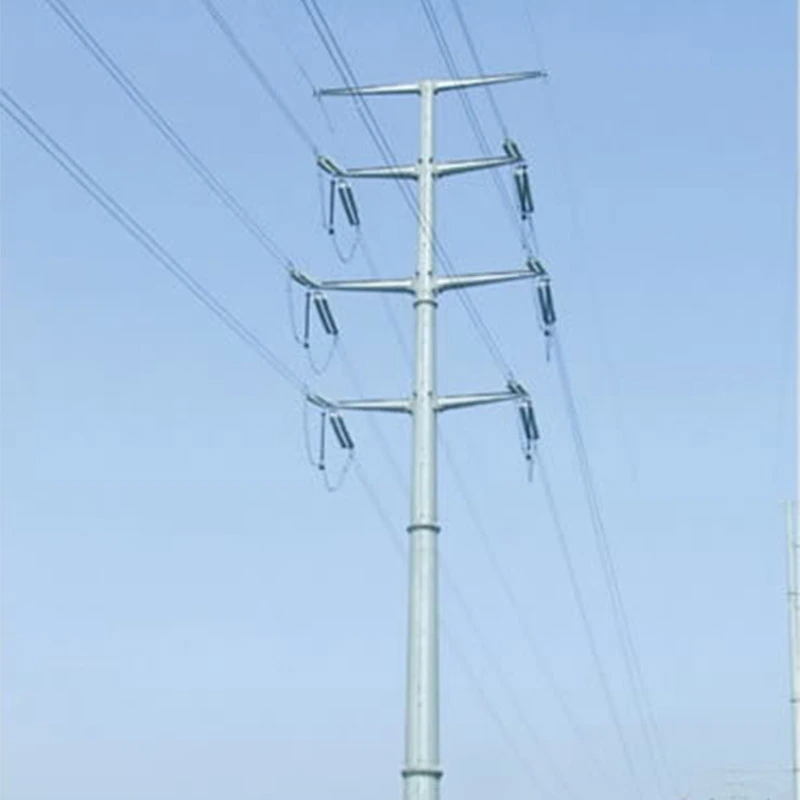

Трубна сталева натяжна вежа

Усі продукти відповідають європейським стандартам EN 1090 і EN 10025, що підтверджено авторитетними сторонніми звітами про випробування від SGS і TÜV. Повсюдно здійснюється суворий контроль сировини та якості готової продукції виробництво, що гарантує довготривалу антикорозійну дію та механічну міцність. У нас є багатий глобальний проект досвід, постачаючи трубчасті сталеві натяжні опори для кількох проектів повітряних електропередач 220-500 кВ по Європі, Центральній Азії та інших регіонах. Оптимізовано для переходу лінії кут-розріз, підшипник натягу дроту і встановлення на місці, ця вежа відрізняється зручним монтажем і низькою вартістю обслуговування. На основі власного креслення обробка та повний комплект сертифікаційних документів можуть бути надані відповідно до тендеру клієнта та будівництва об’єкта попит.

Сценарії застосування трубчастої сталевої натяжної вежі

Трубчасті сталеві натяжні опори широко застосовуються для повітряних ліній електропередачі високої напруги 220-500 кВ, ідеальні для кутові ділянки ліній, кінцеві пункти, перетини річок і долин, гірські місцевості та прибережні зони соляних бризок, як а також проекти евакуації електроенергії для баз відновлюваної енергії вітру та сонця.

Завдяки потужним власним виробничим потужностям наша фабрика виконує повний спектр виробничих процесів: перевірка сировини, різання з ЧПУ, роботизоване зварювання, попереднє складання, гаряче цинкування та готовий продукт тестування, підтримка індивідуального виготовлення за кресленнями клієнта та параметрами навантаження на сайт.

Суворий контроль якості охоплює кожен етап виробництва. Критичні зварні шви підлягають неруйнівному контролю. Продукти відповідають відповідно до стандартів EN 1090, EN 10025, що супроводжується авторитетними сторонніми звітами про випробування SGS і TÜV, що охоплюють механічна міцність і антикорозійні показники.

Перевірені в багатьох закордонних проектах електропередачі, ці збірні опори забезпечують швидке та низьке встановлення технічне обслуговування, що ідеально відповідає вимогам тендеру EPC та будівництва на складній місцевості

Достовірні дані та звіти про випробування

Наша трубчаста сталева натяжна вежа проходить повну перевірку третьою стороною SGS і TÜV з повним звіти про фізичні випробування, доступні для подання на тендер проекту. Елементи випробувань стосуються механічних характеристик сировини, ультразвуковий неруйнівний контроль зварювання, гаряче цинкування, антикорозійні характеристики, допуск на розміри і моделювання структурного випробування навантаженням.

Ключові авторитетні дані тестування

1. Сталева підкладка:межа текучості ≥355 МПа, міцність на розрив 470-630 МПа, низькотемпературний вплив енергія ≥34 Дж при -20 ℃.

2. Гаряче цинкування:середня товщина цинкового покриття ≥86 мкм; Тест сольовим туманом підтверджує відсутність червоної іржі формування протягом 1000-годинного циклу, що забезпечує довгострокову антикорозійну здатність на відкритому повітрі.

3. Зварне з'єднання:100% ультразвукова перевірка НК, тріщин або дефектів неповного злиття не виявлено.

4. Конструкційне навантаження:повномасштабне випробування зразків підтверджує стабільну продуктивність за проектної швидкості вітру до 45 м/с і велике навантаження від льоду.

Стандартні вказівки з планового технічного обслуговування трубчастої сталевої натяжної вежі

Ця інструкція охоплює регулярну перевірку та технічне обслуговування трубчастих сталевих натяжних опор, що використовуються на 220-500 кВ повітряних ліній електропередач, щоб забезпечити тривалу безпечну експлуатацію.

Візуальний та структурний огляд

Проводьте повну візуальну перевірку кожні 6-12 місяців. Перевірте деформацію корпусу башти, ослаблення або відсутність болта частини, стан з’єднання труб і осідання фундаменту. Затягніть ослаблені болти до значення крутного моменту, зазначеного в наші заводські випробувальні документи. Негайно замінюйте пошкоджені компоненти.

Антикорозійна перевірка

Огляньте гарячеоцинковані поверхні. Зверніться до перевіреного SGS стандарту тестування: кваліфікована товщина цинкового покриття ≥86 мкм. Слідкуйте за відшаруванням цинкового шару, плямами іржі, особливо на зварювальних швах і в прибережних зонах соляних бризок. Ретушування після появи червоної іржі слід наносити антикорозійну фарбу.

Перевірка зварних швів і допоміжних частин

Огляньте основні зварні з’єднання; довідкові стандарти ультразвукового випробування TÜV для виявлення поверхневих тріщин. Оглянути ізолятори, арматура та заземлювальні пристрої. Переконайтеся, що опір заземлення залишається в межах проектних вимог.

Технічне обслуговування після екстремальних погодних умов

Після сильного вітру, сильної ожеледиці або землетрусу проведіть спеціальний терміновий огляд. Перевірте прогин башти та з’єднання цілісність. Усі записи з технічного обслуговування повинні зберігатися для відстеження. Наша технічна команда пропонує післяпродажну підтримку для комплексної оцінки об’єкта та заміни компонентів.

Сертифікати Anbang Tubular Steel Tension Tower

Сталева натяжна вежа Qingdao Anbang New Energy має повну сертифікацію на рівні системи та продукту для підтримки глобальних проектів високовольтної передачі, особливо тендерів ЄС та Центральної Азії EPC.

Наша фабрика сертифікована за системою управління якістю ISO 9001, системою управління навколишнім середовищем ISO 14001 та ISO 45001 Система охорони праці та безпеки, що гарантує стандартизований повний цикл виробництва з надходження сировини на здачу готової продукції.

Для доступу на європейський ринок продукти відповідають стандартам EN 1090-1 (EXC3) і EN 10025-2 із маркуванням CE відповідно до ЄС CPR разом із підтвердженими документами заводського контролю виробництва (FPC), перевіреними уповноваженим органом TÜV TÜV SÜD. SGS і TÜV надають офіційні сторонні звіти про випробування, що стосуються механічних властивостей сталі, ультразвуку NDT для зварних швів, товщини гарячого цинкування та антикорозійних характеристик соляного спрею.

Окрім міжнародних повноважень, Anbang володіє національною ліцензією на виробництво сталі для електропередач 220-500 кВ вежі та кваліфікація високотехнологічного підприємства. Є всі сертифікати, протоколи випробувань матеріалів MTR, протоколи перевірок відстежується та поставляється разом із товарами для перевірки проекту та прийняття.

Переваги Anbang Tubular Steel Tension Tower

Трубчаста сталева натяжна вежа Anbang забезпечує всеохоплюючі переваги конструкційних характеристик, виробництва потужність, контроль якості, підтримка сертифікації та адаптованість проекту для високовольтної передачі 220 кВ-500 кВ проекти.

З точки зору структурних характеристик, кругла трубчаста сталева конструкція забезпечує більш високе співвідношення міцності до ваги. Ефективно протистоїть сильний вітер, крижане покриття та сейсмічна сила, підходить для кутів, кінцевих точок, річкових перетинів та узбережжя соляні бризки регіонів. Обробка гарячим цинкуванням гарантує довгострокову антикорозійну роботу з очікуваними термін служби до 30-50 років. Підтримуючи нашу повну виробничу лінію, ми реалізуємо повні процедури включаючи перевірку сировини, різання з ЧПК, роботизоване зварювання та попереднє складання готового продукту. Сувора якість контроль проходить через кожну робочу процедуру. Продукти відповідають стандартам EN 1090-1 EXC3 і EN 10025-2, підтримано маркуванням CE разом зі звітами про випробування SGS і TÜV, що стосуються механічних властивостей, ультразвукового НК перевірка зварювання та антикорозійне випробування сольовим спреєм.

Ми підтримуємо індивідуальне виготовлення на основі креслень клієнта. Завдяки багатому досвіду зарубіжних проектів EPC, ми постачаємо повну продукцію сертифікаційні документи, звіти MTR та технічна післяпродажна підтримка, що спрощує встановлення та опускання майданчика витрати на подальше обслуговування.
