Кутова сталева стільникова вежа

Qingdao Anbang New Energy покладається на глобальний ланцюжок постачання та команду технічного обслуговування для надання послуг повного процесу від раннього проектування та індивідуального виробництва до інструкцій із встановлення на місці та післяпродажного обслуговування обслуговування.

Ми надали кутові сталеві стільникові вежі для багатьох нових енергетичних проектів у Південно-Східна Азія, Європа, Африка та інші регіони.

Ми можемо швидко відреагувати та доставити продукцію високої якості відповідно до місцевий клімат, стандарти та вимоги до графіка будівництва, що підтримує глобальну чисту енергетику та інфраструктуру розвитку.

Основою нашого продукту є стільникова решітка висока несуча здатність традиційних кутових сталевих веж з високою стійкістю стільникових конструкцій.

The основним матеріалом є високоміцна гарячекатана кутова сталь, яка відповідає національним стандартам і використовує довговічну гаряче купання антикорозійний процес цинкування. Він підтримує повне налаштування параметрів для висоти вежі, навантаження, опору вітру рівень і багато іншого.

Продукт також поєднує в собі компактну конструкцію, невелику площу, стійкість до сильного вітру та сейсмічної активності, і низькі витрати на обслуговування. Він відповідає міжнародним і внутрішнім стандартам, таким як ISO 9001 і GB/T 2694, підходить для споруди середньої та низької висоти (15–60 метрів) у сферах відновлюваної енергетики, енергетики, комунікацій, безпеки та інші полях, надаючи ефективні, безпечні та економічно ефективні рішення підтримки для глобальних проектів.

Основні переваги

Підтримка технології підкріплення патентів: Наші сталеві кутові стільникові вежі оснащені запатентованою арматурою технологія сталевих компонентів, що використовуються в опорах електропередач (CN223937740U).

Вежа побудована с ретельно відібрана високоміцна гарячекатана кутова сталь, така як Q355B/Q345B, у супроводі потовщених вузлових пластин (≥5 мм) і опорні пластини (≥16 мм). Кожна партія супроводжується сертифікатом матеріалу та перевіркою механічних характеристик, зокрема спектроскопічний аналіз і випробування на розтяг.

Видатні структурні характеристики: Кутова сталева стільникова вежа відповідає просторовій трикутній механічній формі система і використовує високоміцну кутову сталь, що забезпечує стабільний центр ваги при сильному вітрі та ожеледиці.

за формування трикутні опори через затискачі, різьбові стрижні та різьбові втулки, міцність і жорсткість основної кут сталі значно збільшуються без свердління, запобігаючи пошкодженню основного матеріалу та покращуючи загальну якість несучої здатності понад 30%.

Тривалий захист від корозії: Антикорозійний процес сердечника використовує гаряче цинкування (піскоструминна обробка для утворення іржі ступінь видалення Sa2.5), з товщиною цинкового шару ≥86 мкм (відповідно до стандартів GB/T 13912).

Це може бути оновлено до композитне антикорозійне рішення відповідно до вимог замовника, придатне для суворих середовищ, таких як прибережний високий сольовий туман і промислові зони.

Ефективне будівництво: Метод з’єднання в основному використовує болти з частковим зварюванням як доповнення. Баштовий сегмент складання здійснюється за допомогою автоматизованої монтажної платформи.

Заводські збірні незалежні повні сегменти вежа використовує кругові з’єднання пластина-пластина, усуваючи традиційні з’єднання пластин. Зварні шви перевіряються неруйнівний (UT/MT) для забезпечення міцності з’єднання.

Гнучка настройка: Ми надаємо послуги повного налаштування параметрів (висота / навантаження / інтерфейс). Висота вежі діапазон від 15 до 60 метрів, з вантажопідйомністю 500–5000 кг, ідеально підходить для фотоелектричного підсилювача станції, вимірювання вітру для вітрової енергії, базові станції зв’язку та інші різноманітні вимоги.

Широкі сценарії застосування: Підходить для передачі електроенергії (надвисокої напруги / високої напруги), бази зв'язку станції, підтримка вітрової енергії, блискавкозахист, моніторинг та інші поля, що охоплюють висоти від 5 до 80 метрів.

Компактна стільникова структура зменшує площу на 10%-15% порівняно з традиційними кутовими сталевими вежами, що робить його більш придатним для обмежених просторів у міських передмістях, сільськогосподарських угіддях і гірських районах.

Параметри специфікації

Сценарій застосування

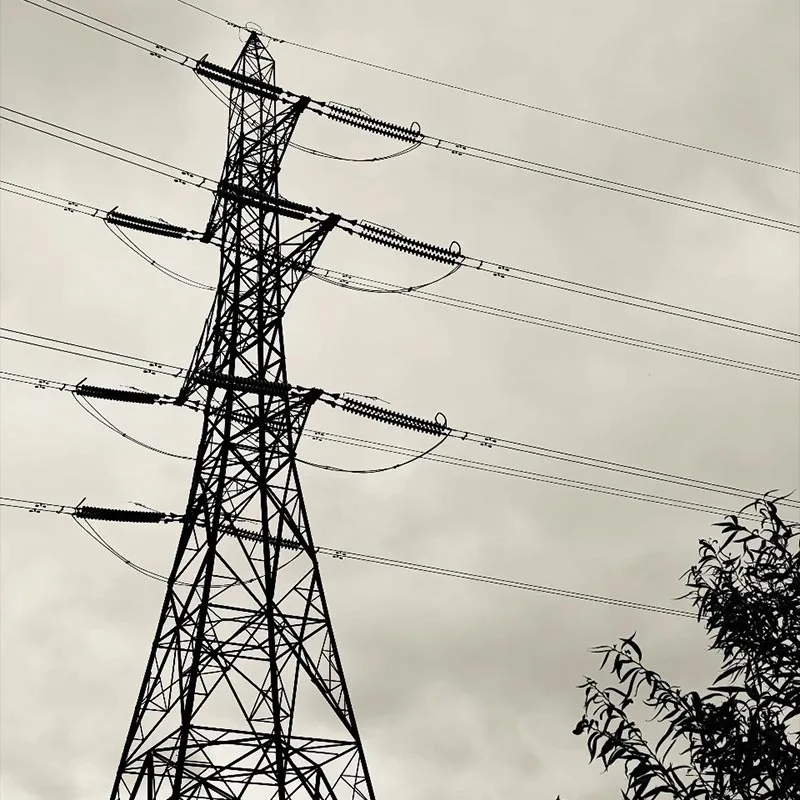

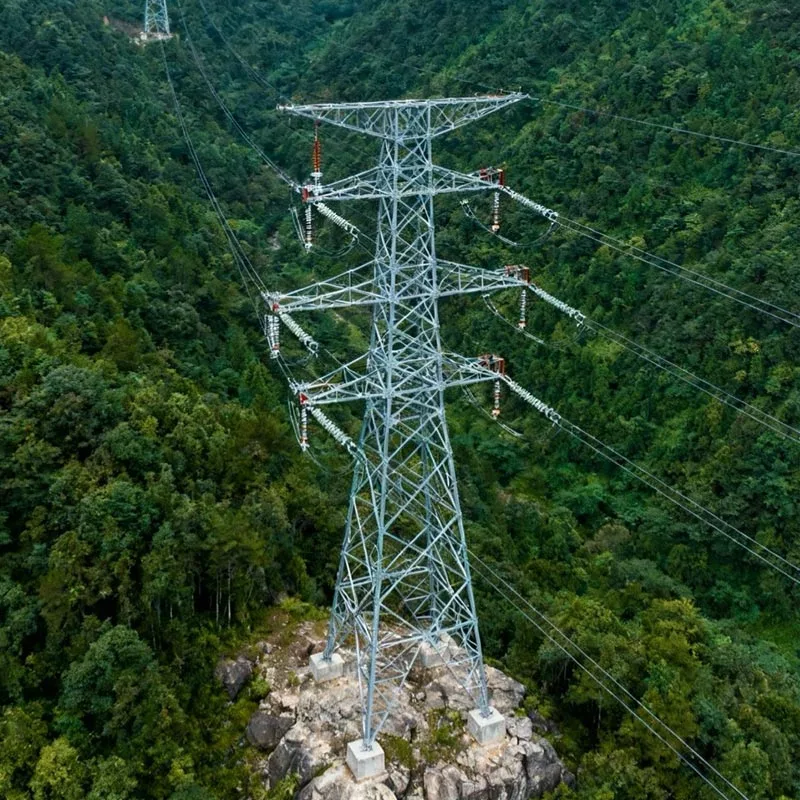

Передача електроенергії: ЛЕП високої/надвисокої напруги, реконструкція сільських мереж, парк опорні опори електропостачання.

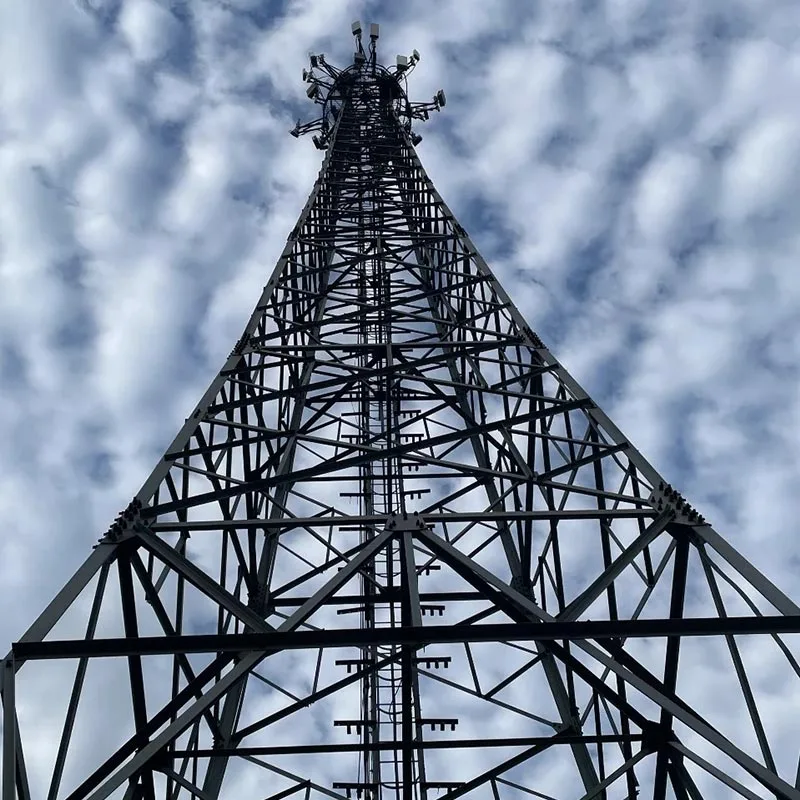

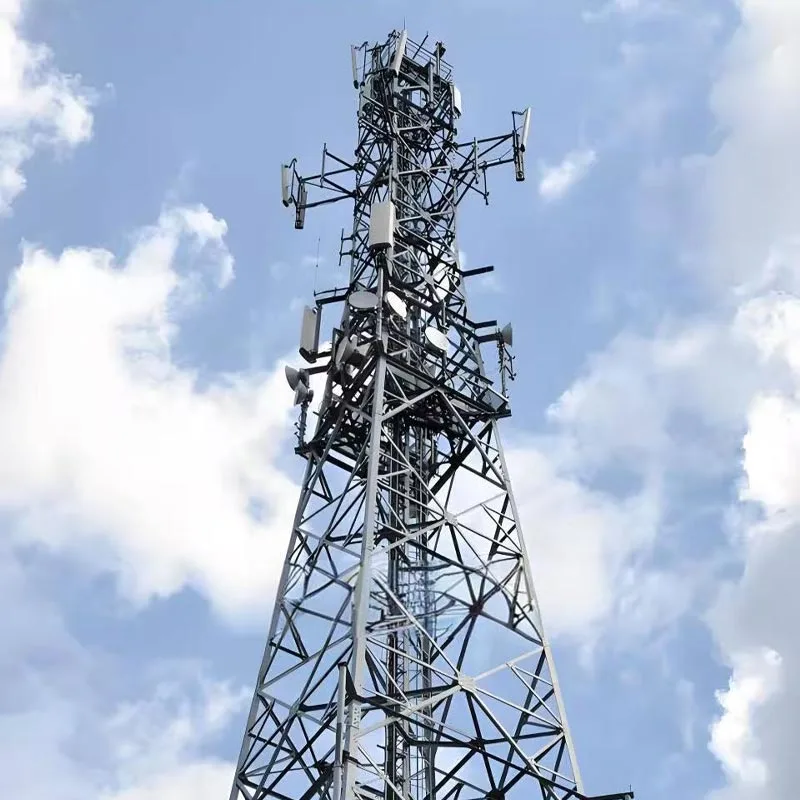

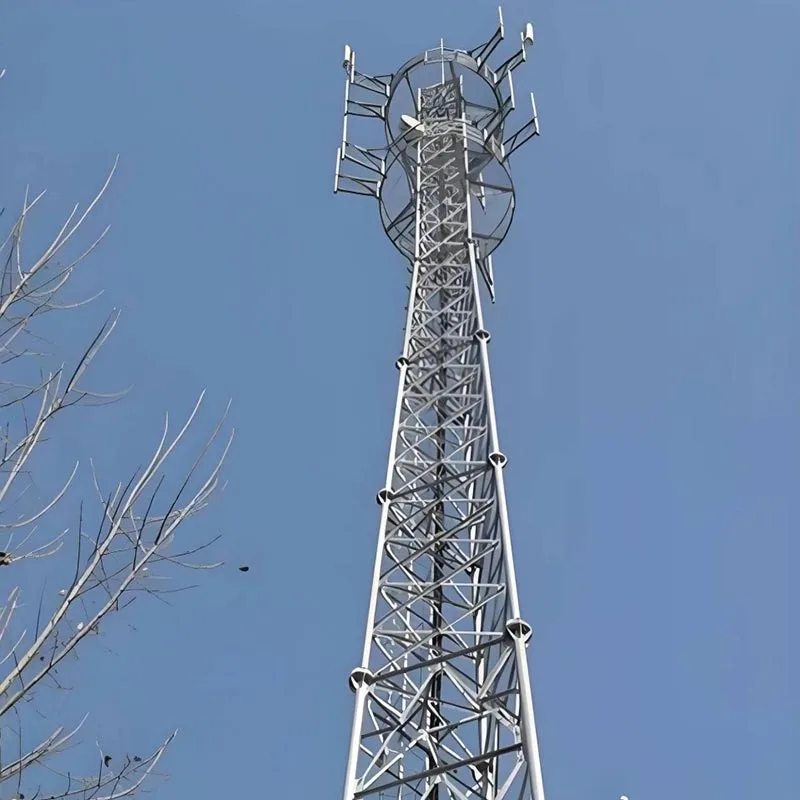

Базові станції зв'язку: макробазові станції 5G/4G, кріплення для мікростанцій, покриття сигналом у містах і селах вежі.

Підтримка вітрової енергії: Вежі для вимірювання вітру, опори колекторних ліній, моніторинг польових станцій і блискавки захисні вежі.

Фотоелектричне накопичення енергії: Комунікаційні вежі для фотоелектричних станцій, вежі моніторингу безпеки на майданчику.

Промисловий моніторинг: Вишки дистанційного моніторингу шахт, нафтових родовищ, річок, запобігання лісовим пожежам тощо.

Комунальне будівництво: Міське освітлення, моніторинг руху, моніторинг погоди, блискавкозахист.

Гірський / Приміський: Легкі вежі для місцевостей зі складним рельєфом, простіше транспортування та встановлення.

FAQ

1. Яка різниця між кутовою сталевою стільниковою вежею та традиційною кутовою сталевою вежею?

У порівнянні з традиційними кутовими сталевими вежами: стільникова решітка оптимізує шлях передачі зусилля, збільшення несучої здатності на 15–20% при тій самій кількості сталі, що забезпечує кращу вітрову та сейсмічність міцність і більш високу ефективність модульної збірки.

2. Як захист від корозії адаптований для глобальних проектів?

Стандартне гаряче цинкування (шар цинку ≥86 мкм), проходить 96-годинний тест на сольовий туман без іржі;
Для прибережних ситуацій з високим вмістом солі, промислових та інших сценаріїв подвійне антикорозійне рішення з гарячим цинкуванням і передбачено фторуглеродне покриття, що продовжує термін служби до 35-40 років;
Усі кріпильні елементи оцинковані гарячим способом, а болтові з’єднання мають покриття Dacromet для запобігання локальній корозії.

3. Який цикл доставки для індивідуальних продуктів?

Стандартні вироби (15–30 метрів): наявність на складі, відправка протягом 7–15 днів;
Індивідуальні продукти (30–60 метрів, включаючи спеціальні вимоги щодо захисту від корозії/навантаження): залежно від конструкції складності, виробництво завершується за 20–45 днів із наданням керівництва по монтажу та технічної підтримки.

4. Які ключові моменти потребують уваги під час встановлення та обслуговування?

Встановлення: має виконуватися командою з кваліфікацією монтажу висотних конструкцій, зібрана строго згідно з кресленнями, з моментом затягування болтів, що відповідає стандартам (болти М24 ≥ 400 Н·м) для забезпечення вертикальності;
Технічне обслуговування: кожні 2 роки перевіряйте товщину оцинкованого покриття та затяжку болтів; провести комплексну перевірку після тайфунів або землетрусів; ремонтуйте антикорозійний шар кожні 3 роки в прибережних зонах і повторюйте вимірювання опір заземлення кожні 1–2 роки.

5. Яким міжнародним/національним стандартам відповідає продукт?

Вітчизняні стандарти: GB/T 2694 «Технічні умови виготовлення опор ЛЕП», GB 50017 «Сталь Стандарт проектування конструкцій», GB 50135 «Стандарт проектування висотних конструкцій»;
Міжнародні стандарти: система управління якістю ISO 9001, ASTM, DIN, JIS тощо, і може забезпечити відповідні документи про відповідність вимогам країни проекту.
