Кутова сталева вежа лінії електропередачі 330 кВ

Кутова сталева вежа Qingdao Anbang New Energy 330 кВ є основним обладнанням для передачі високої напруги незалежно розроблено та виготовлено компанією, виходячи з потреб Китаю в енергетичному будівництві та використовуючи переваги виробництва власного заводу.

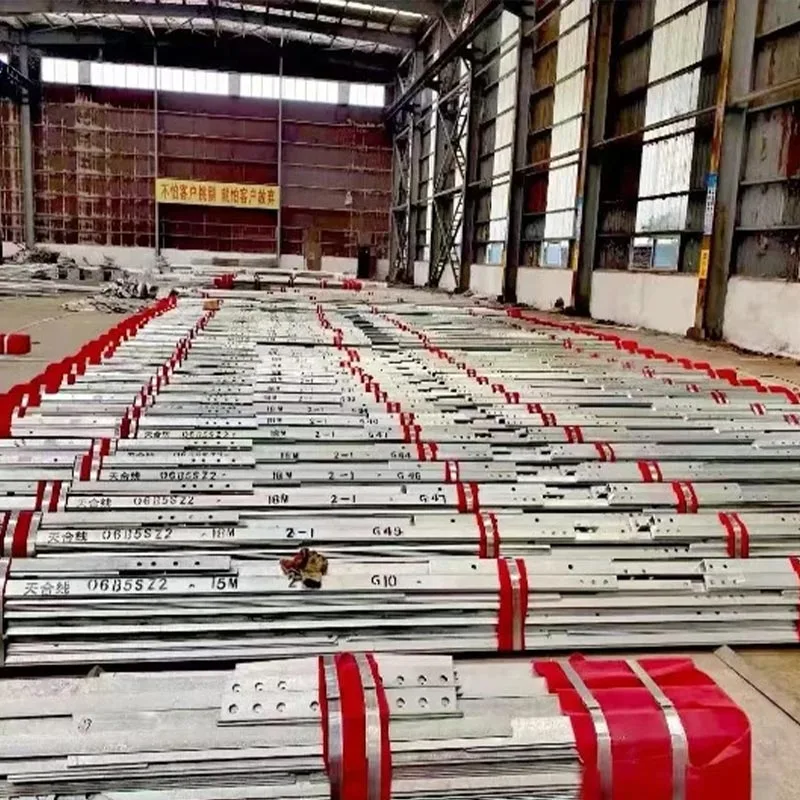

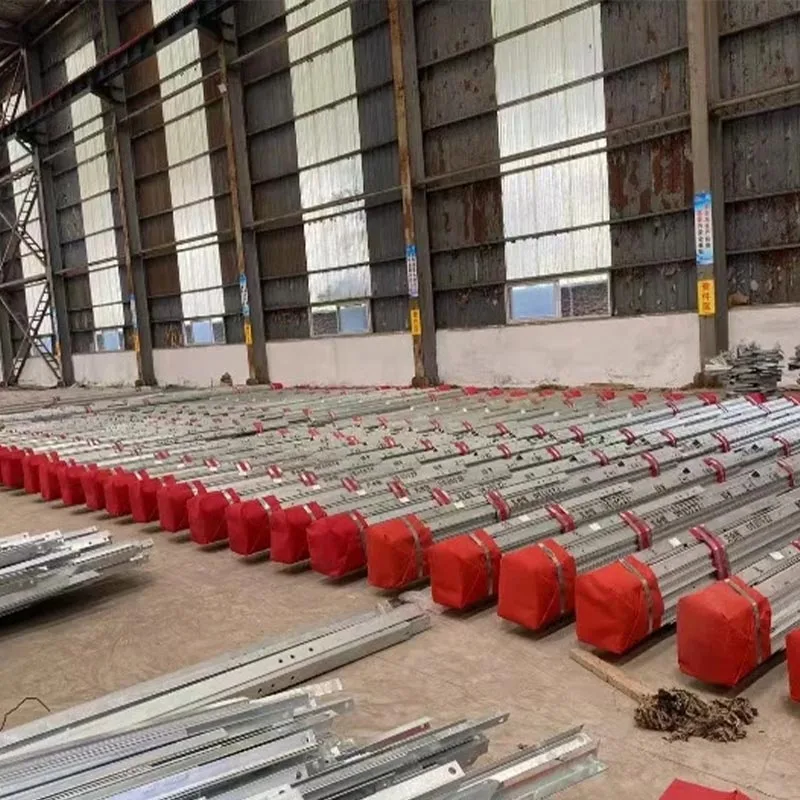

Ця вишка виготовлена з високоякісного кутника сталь Q235B, Q345B і Q420B, оброблена шляхом точного різання, зварювання, гарячого цинкування та інших суворих процедури.

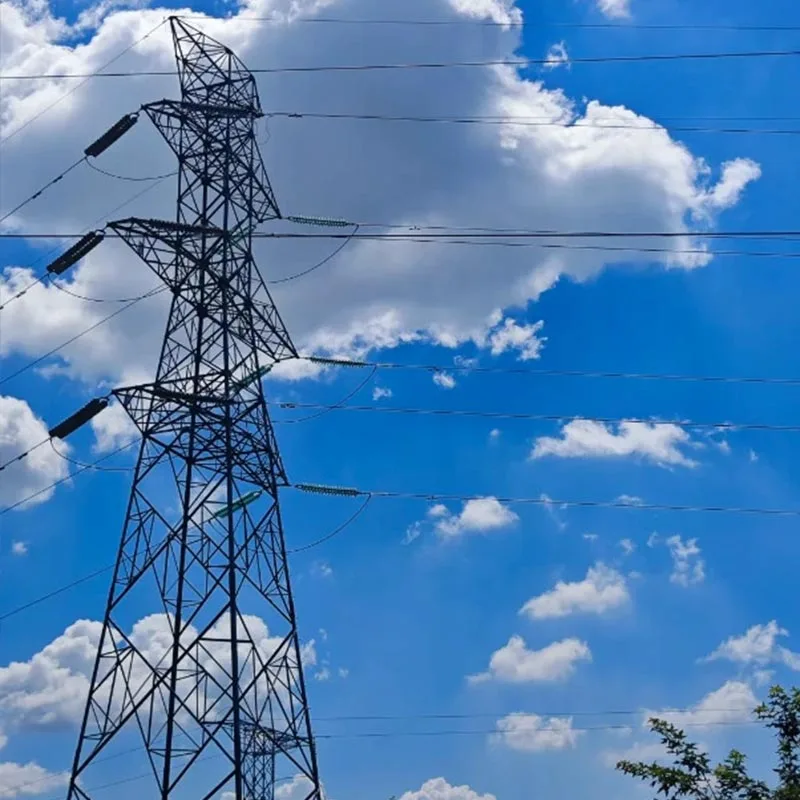

Це ґратчаста самонесуча вежа з елементами, що мають одинарний або комбінований кутовий сталевий поперечний переріз, компактна конструкція, чіткий розподіл сил і прозора передача навантаження.

Як основний підшипник лінії електропередачі 330 кВ, він має переваги, включаючи високу міцність, високу стабільність, стійкість до вітру та землетрусів, стійкість до корозії та довго термін служби. Він підходить для різних складних місцевостей, таких як рівнини, пагорби, гори та прибережні зони.

Це зустрічається основні вимоги до встановлення провідника та підвіски ізолятора для ліній електропередач високої напруги 330 кВ, суворо дотримуючись «Стандартів проектування опор повітряних ліній електропередачі» та забезпечує безпечне, надійне, економічне та ефективне комплексне рішення для національних і міжнародні електромережі та регіональні проекти з передачі електроенергії, що підтримують ефективні міжрегіональні енергетичні ресурси передача.

Специфікації параметрів

Рекомендації щодо вибору моделі

Башта 30-40 м (сухий тип) Відповідні сценарії

Рівнинні території, приміські ЛЕП 330 кВ, відводи підстанцій, традиційні ділянки ЛЕП з горизонтальним проліт 200-250м.

Рекомендовані причини: Компактна структура, невелика площа, економічна вартість, чіткий стрес розподіл, зручний монтаж, відсутність потреби у великій будівельній техніці, підходить для районів з помірним щільність населення і рівнинний рельєф. Це краща модель для звичайних ділянок електропередачі 330 кВ лінії з розумним використанням сталі та видатними економічними характеристиками.

Вежа 40-50 м (тип чашки) Відповідні сценарії

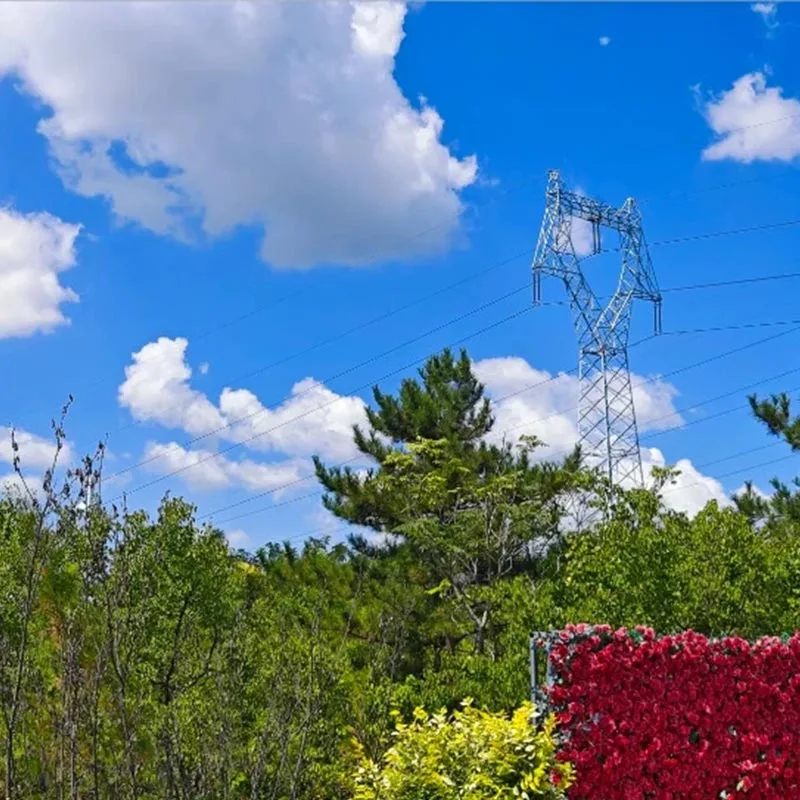

Горбисті райони, ЛЕП середнього прольоту (горизонтальний проліт 250-300 м), ділянки з незначними обмеженнями ширини коридору, враховуючи вимоги щодо запобігання перешкод сигналу облікового запису.

Рекомендовані причини: Провідники розташовані в трифазному горизонтальному розташуванні, розумно напружені, висока жорсткість, ефективно забезпечує безпечний зазор для проводів заземлення лінії 330 кВ, стійкість до сильного вітру, підходить для помірно хвиляста місцевість і проекти, що вимагають контрольованої ширини коридору лінії електропередачі, легкої установки та підтримувати.

Вежа 50-70 м (портальний/посилений тип) Відповідні сценарії

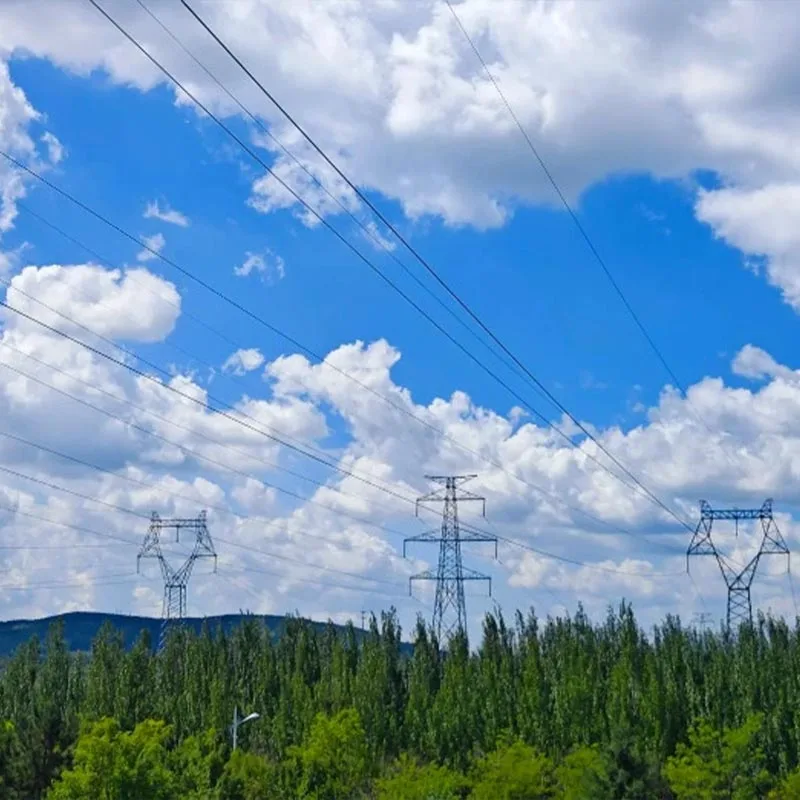

Гірські райони, віддалені регіони, прибережні зони з сильним вітром, великі лінії електропередачі (горизонтальний проліт 300-400 м), та спеціальні ділянки, що перетинають існуючі лінії.

Рекомендовані причини: Використовує посилене кутове сталеве з’єднання, висока міцність, висока стабільність, може витримувати сильний вітер, сильний сніг, соляні бризки та інші суворі погодні умови; напруга фундаменту розумна, підходить для встановлення на складній місцевості, ефективно вирішуючи проблеми з несучим навантаженням і стійкістю до стихійних лих Лінії 330 кВ у горах і прибережних районах. Деякі моделі можна використовувати як перехідні вишки.

Налаштовані вежі. Відповідні сценарії

Спеціальна місцевість (острови, круті схили, болота), особливі навантаження (інтеграція кількох устаткування, переїзди великого прольоту), особливі погодні умови умови (регіони з сильним льодом, райони із сильними тайфунами) і особливі вимоги до зовнішнього вигляду (інтеграція ландшафту). для проектів ЛЕП 330 кВ.

Рекомендовані причини: Власна фабрика Qingdao Anbang New Energy може налаштувати лінію електропередач 330 кВ висота кутової сталевої вежі, форма конструкції, матеріал, антикорозійні стандарти та несуча здатність відповідно до до проектних креслень, актів рельєфу та метеорологічних даних, наданих замовником, пропозиція Індивідуальне керівництво проектуванням, виробництвом і встановленням у комплексному сервісі, відповідаючи на різні спеціальні проекти вимоги.

Реальні випадки

Проект кутової сталевої вежі коридору Gansu Hexi 330 кВ

Огляд проекту: Поставлено 12 комплектів 50-метрових портальних веж для Gansu Hexi Проект коридорної лінії електропередачі 330 кВ, адаптований до місцевих посушливих, вітряних та ожеледних погодних умов, з горизонтальною відстань бухти 300м. Тип провідника: 2×LGJ400/35, тип заземлення: JLB20A-120.

Ефект впровадження: В опорах використовується високоякісна кутова сталь Q345B і вдосконалена антикорозійні процеси, успішно протистоять місцевим вітрам 29 м/с і ожеледиці 10 мм. Час монтажу був зменшено на 25%, і опори працювали без збоїв на сьогоднішній день, ефективно зменшуючи затори на коридорах місцевих ліній, забезпечення стабільності регіональної передачі електроенергії та отримання високої оцінки від State Grid Gansu Electric Power Компанія.

Проект кутової сталевої вежі підстанції Shandong Qingdao 330 кВ

Огляд проекту: Надано 8 комплектів 35-метрових веж портального типу для вихідних Проект лінії підстанції 330 кВ у Циндао, що з’єднує підстанцію з магістральною лінією. Пристосований до заміської місцевості з обмеженою землею та інтегрованим навколишнім середовищем.

Ефект впровадження: Виріб має компактну структуру і зручний монтаж, суворо контролюючи землю професія. Вертикальність і несуча здатність відповідають стандартам конструкції, ідеально відповідаючи потребам трансмісії вихідний кінець підстанції, ефективно забезпечуючи стабільний вихід потужності високої напруги 330 кВ, підтримуючи модернізацію Регіональна електромережа Циндао та проходження прийняття державною мережею.

Проект кутової сталевої вежі реконструкції лінії електропередач Shaanxi Weinan 330kV

Огляд проекту: Брав участь у проекті модернізації та підвищення висоти опор лінії Луолінг напругою 330 кВ у Вейнані, Шеньсі, що постачає 9 комплектів 40-метрових посилених кутових сталевих опор ліній електропередач напругою 330 кВ (включаючи 4 опори напруги), заміна старих цементних подвійних опор, а також вирішення проблем недостатньої безпечної відстані та слабкої стійкості до природних аварій на існуючих лініях.

Ефект впровадження:Завдяки високій міцності і стійкості вони були успішно встановлено під час безперервної дощової погоди, демонструючи видатну здатність протистояти сильному дощу та сильні вітри. Після реконструкції стабільність роботи лінії значно покращилася, ефективно запобігаючи масштабні відключення електроенергії, забезпечуючи надійну підтримку електропостачання конвертерної станції Lingbao в Хенані з район Вейнань і успішно завершити 10-денне завдання інтенсивної реконструкції.
